Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Nabídka DC napájecích zdrojů s dlouhou životností a vysokým standardem ochrany.
Stejnosměrné napájecí zdroje jsou součástí instalace v mnoha aplikacích: od strojových parků, přes poplašné systémy, automatizaci budov, osvětlení, IKT systémy až po – stále častěji – domácnosti. Nejdůležitějšími vlastnostmi těchto prvků jsou vysoká účinnost, stabilní výstupní napětí a spolehlivost. Tyto vlastnosti se promítají do skutečných úspor a životnosti všech napájených zařízení.
Níže uvádíme skupinu produktů známé světové značky AIMTEC. Jedná se o řadu pulzních napájecích zdrojů AMED s výkonem od 15 W do 120 W. Jednotky se vyznačují kompaktní konstrukcí a ekonomickým provozem. Vzhledem k vysoké kvalitě konstrukce, dobrému poměru kvality a ceny a použití řady ochran budou tyto výrobky vynikající volbou pro mnoho aplikací, a to především průmyslových.
Napájecí zdroje AMED jsou vhodné pro montáž na DIN lištu (TH35). Jsou dodávány se dvěma typy pouzder a v několika velikostech. Modely řady AMED30, AMED60 a AMED100 jsou umístěny v plastovém pouzdře (splňujícím požadavky normy požární bezpečnosti UL 94V-0). Při montáži uvnitř rozvodné skříně s kryty (např. typický instalační rozvaděč) bude přední část tělesa viditelná a některé větrací otvory budou také na vnější straně. V závislosti na modelu mají tyto produkty jednu ze tří šířek: 35 mm, 52 mm nebo 70 mm. Modely řady AMED75 (šířka 30 mm) a AMED120 (šířka 35 mm) mají kovová pouzdra, která pomáhají při odvodu tepla. Jejich perforované stěny umožňují konvekční větrání. Jedná se o výrobky určené pro průmyslové rozváděče. Všechny produkty jsou vybaveny LED diodou indikující správný provoz zařízení (Foto 1b).
Napájecí zdroje řady AMED dostupné v nabídce TME mají jeden výstup na dva páry šroubových svorek (Foto 1a): 2 × V- a 2 × V+. Koncovky jsou vhodné pro kabely o průměrech od cca 0,2 mm2 (24 podle AWG) do cca 3,3 mm2 (12 podle AWG). Výstupní napětí závisí na modelu (rozsah od 5 V do 48 V DC) a lze jej nastavit pomocí speciálního potenciometru přístupného otvorem v pouzdře (Foto 1c). Z bezpečnostních důvodů by při nastavování mělo být použito izolované nastavovadlo. V následující tabulce jsou uvedený rozsahy regulací pro jednotlivé řady a jmenovitá napětí, která jsou v nich k dispozici. Amplituda kolísání výstupního napětí nepřesahuje 240 mV (v pásmu 20 MHz). V souladu s platnými standardy je výstup napájecího zdroje chráněn (OVP – over-voltage protection) pro případ poškození jednotky – v případě významného (cca 20 %) překročení stanoveného napětí bude napájení odpojeno. Maximální intenzita výstupního proudu (podrobně popsaná v tabulce na konci stránky) pro produkty AMED se pohybuje od 750 mA do 10 A. Je třeba mít na paměti, že tyto hodnoty platí pro provoz v prostředí s teplotou -30 °C až 45 °C. Nad tuto hranici se účinnost lineárně snižuje až o 50 % při cca 70 °C (což je maximální přípustná provozní teplota pro většinu prezentovaných produktů).
| Řada | 5 V DC | 12 V DC | 15 V DC | 24 V DC | 48 V DC |
|---|---|---|---|---|---|
| AMED30 | 4,9 – 5,5 | 10,8 – 13,8 | 13,5 – 18,0 | 21,6 – 29,0 | 43,2 – 55,2 |
| AMED60 | 4,9 – 5,5 | 10,8 – 13,8 | 13,5 – 18,0 | 21,6 – 29,0 | 43,2 – 55,2 |
| AMED75 | - - - | 12 – 14 | - - - | 24 – 28 | 48 – 53 |
| AMED100 | - - - | 12,0 – 13,8 | 13,5 – 18,0 | 21,6 – 29,0 | 43,2 – 55,2 |
| AMED120 | - - - | 12 – 14 | - - - | 24 – 28 | 48 – 53 |
Napájecí zdroje řady AMED přijímají vstupní napětí (Foto 1d) v rozsahu od 85 V do 264 V AC (pouze modely s výkonem 120 W vyžadují minimálně 90 V); izolační napětí pro popisované výrobky je 4 kV. Produkty AIMTEC lze proto implementovat ve všech zemích, bez ohledu na místní energetickou síť. Napájecí zdroje dosahují účinnosti od 82 % do 91 %. Jmenovité parametry jsou zachovány i při plném zatížení. Výrobky AMED se navíc vyznačují nízkou spotřebou energie během provozu bez zatížení (např. u řady AMED60 je to maximálně 0,4 W).

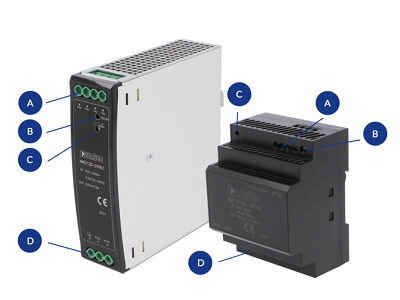

Fot. 1. Porovnání rozměrů, konstrukce a vývodů řady AMED.
Napájecí zdroje AMED se vyznačují vynikající spolehlivostí: jejich průměrná bezporuchová doba provozu (MTBF) činí 300000 h. Jejich obvody jsou navíc vybaveny řadou ochranných prvků. Kromě přepěťové ochrany (OVP) nabízejí také automatické chrániče: proudové (OVP) a tepelné. V případě detekce zkratu (OSCP) odpojí napájecí zdroj výstup a po 5 sekundách se automaticky pokusí restartovat. Všechny tyto vlastnosti snižují náklady na údržbu a provoz a výrazně zvyšují bezpečnost obsluhy strojů, instalujících osob a dalších uživatelů napájené elektrické instalace.
Popsané výrobky AIMTEC splňují řadu mezinárodních standardů: emise rušení podle EN 55032, odolnost proti rušení, elektromagnetickému záření a spouštěcím proudům podle EN 61000. Řada AMED byla navíc vyrobena v souladu s požadavky EN 62368 a EN 61558, které definují bezpečnostní normy pro napájecí zdroje schválené pro použití v průmyslových aplikacích (včetně IKT) a v domácnostech (automatizace budov, osvětlení atd.).
Níže uvádíme srovnávací přehled produktů všech nabízených řad AMED. Charakteristiky jsou uvedeny pro provoz při optimální okolní teplotě 25 °C. Popsané produkty jsou k dispozici z našich skladů, což znamená maximální zkrácení dodací lhůty k zákazníkovi. Srdečně vás zveme, abyste se seznámili se sortimentem v našem katalogu:
| Symbol | Výkon | VOUT | IOUT | Účinnost |
|---|---|---|---|---|
| AMED120-12SNZ-B | 120 W | 12 V DC | 10 A | 85 % |
| AMED120-24SNZ-B | 120 W | 24 V DC | 5 A | 88 % |
| AMED120-48SNZ-B | 120 W | 48 V DC | 2,5 A | 89 % |
| AMED100-12SNZ | 100 W | 12 V DC | 7,5 A | 88 % |
| AMED100-15SNZ | 100 W | 15 V DC | 6,5 A | 89 % |
| AMED100-24SNZ | 100 W | 24 V DC | 4,2 A | 90 % |
| AMED100-48SNZ | 100 W | 48 V DC | 2,1 A | 90 % |
| AMED75-12SNZ-B | 75 W | 12 V DC | 6,3 A | 86 % |
| AMED75-24SNZ-B | 75 W | 24 V DC | 3,2 A | 89 % |
| AMED75-48SNZ-B | 75 W | 48 V DC | 1,6 A | 90 % |
| AMED60-12SNZ | 60 W | 12 V DC | 4,5 A | 88 % |
| AMED60-15SNZ | 60 W | 15 V DC | 4 A | 89 % |
| AMED60-24SNZ | 60 W | 24 V DC | 2,5 A | 90 % |
| AMED60-48SNZ | 60 W | 48 V DC | 1,25 A | 91 % |
| AMED30-24SNZ | 36 W | 24 V DC | 1,5 A | 89 % |
| AMED30-48SNZ | 36 W | 48 V DC | 750 mA | 90 % |
| AMED60-5SNZ | 32 W | 5 V DC | 6,5 A | 84 % |
| AMED30-15SNZ | 30 W | 15 V DC | 2 A | 89 % |
| AMED30-12SNZ | 24 W | 12 V DC | 2 A | 88 % |
| AMED30-5SNZ | 15 W | 5 V DC | 3 A | 82 % |
Text připravila společnost Transfer Multisort Elektronik Sp. z o.o.
Původní zdroj textu: www.tme.eu
