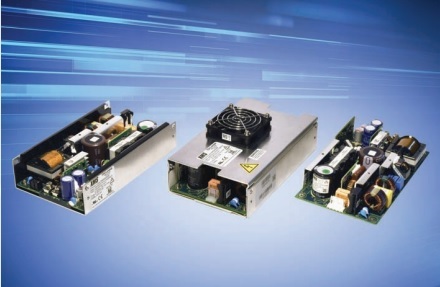

Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Společnost TDK představila konfigurovatelný zdroj 500 W TDK-Lambda řady XMS500A.
Tato řada zdrojů je mechanicky navržena pro účinné chlazení při proudění vzduchu nízkou rychlostí 1 m/s, což přináší snížení akustického hluku. K dalším novým prvkům oproti modelům předchozí řady XMS500 patří signál „ATX power good“, plný jmenovitý výkon při napájení napětím 85 Vstř, prodloužená doba udržení výstupu (hold-up) 20 ms a shoda s normou EN 60601-1-2 pro imunitu vůči vnějším elektromagnetickým polím.
XMS500A má lékařské i průmyslové bezpečnostní osvědčení a splňuje normy EN 55011-B a EN 55032-B pro rušení vyzařováním i po přívodech pro aplikace s třídami ochrany I a II (bez ochranného vodiče P). K cílovým aplikacím tohoto výrobku se řadí přístroje domácí lékařské péče, vybavení nemocnic, zobrazovací a klinické diagnostické systémy, vedle zařízení průmyslových, telekomunikačních a zařízení pro testování a měření.
Konfigurovatelnost XMS500A umožňuje konstruktérům vybírat z široké nabídky možností, jak optimalizovat vyvíjené zařízení a zároveň snížit náklady. K těmto možnostem patří dostupnost výstupu záložního/pomocného napětí 5 V nebo 12 V, výstup pro napájení ventilátoru, varianty mechanického provedení (včetně varianty se zabudovaným ventilátorem), dálkové zapnutí/vypnutí, snížená hodnota svodového a dotykového proudu, signál poruchy napájení, jednoduché a dvojité jištění tavnou pojistkou. Zdroj je dostupný v napěťových verzích 12 V, 24 V, 36 V a 48 V, přičemž další napětí a volitelné možnosti jsou rovněž k dispozici.
Jednotky dokážou pracovat při vstupním napájení v rozsahu 85 až 264 Vstř, přičemž jejich obvody snesou po dobu pěti sekund přepětí 300 Vstř. Až do teploty okolního vzduchu 50 °C dodají do zátěže jmenovitý maximální výkon, s lineárním poklesem na hodnotu zatížení 50 % při teplotě 70 °C. Rozměry varianty s otevřenou konstrukcí jsou 102 × 180 × 37 mm, varianta na šasi tvaru „U“ měří 107 × 180 × 39,5 mm.
Všechny modely mají osvědčení dle bezpečnostních norem IEC/EN/ES 60601-1, IEC/EN/UL 62368-1 a 60950-1, přičemž jsou navrženy ke splnění také norem IEC 61010-1 a IEC 60035-1 a nesou značku CE v souladu s evropskými směrnicemi LVD, EMC a RoHS. XMS500A rovněž splňují požadavky norem EN 60601-6-3, IEC 60601-1-2, IEC 61000-4 pro maximální úrovně elektromagnetického vyzařování a odolnost vůči vnějšímu elektromagnetickému poli. Izolační pevnost oddělovací bariéry mezi vstupem a výstupem je 4 000 Vstř (2× MoPP), mezi vstupem a kostrou 1 500 Vstř (1× MoPP) a mezi výstupem a kostrou 1 500 Vstř (1× MoPP), což propůjčuje těmto zdrojům způsobilost pro použití v lékařských zařízeních kategorií B, BF a BFD (defibrilační odolnost).
