Programovatelné zdroje ASR-3000 jsou AC i DC. Funkcemi a výkonem nešetří

Když se řekne laboratorní zdroj napájení, většina uživatelů si jako první zřejmě vybaví nějaký stejnosměrný model. Na tom samozřejmě není nic špatného. Novinka od společnosti GW Instek však přijde vhod i těm, kdo by v popisu přístroje dále rádi viděli zkratku „AC“.

4000 VA, ale i 4000 W

Nové, programovatelné AC a také DC zdroje řady ASR-3000 výrobce představil v květnu [1], čímž dále rozšířil svou nabídku stávajících modelů ve skupinách APS-7000/7000E a také ASR-2000. Výkonová laboratorní technika se bude hodit při vývoji palubních nabíječek, zdrojů pro servery, modulů se svítivými diodami, zařízení se střídavými motory, ventilátory nebo UPS, ale také při testování elektronických součástek, elektrických systémů v automobilech, domácích spotřebičů apod. Nahrává rovněž požadavkům na simulaci rozmanitých stavů rozvodné sítě v různých zemích po celém světě, příp. dalších specifických a často abnormálních situací – nárůstů, poklesů, výkyvů, výpadků nebo např. změn kmitočtu. K dispozici je více než 20 000 kombinací průběhů v sedmi kategoriích.

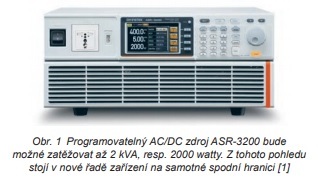

Série zdrojů ASR-3000 zahrnuje celkem tři modely. ASR-3200 lze na výstupu zatěžovat až 2 kVA a proudem o velikosti 20/10 A, ASR-3300 pak zvládá 3 kVA společně s 30/15 A, a konečně nejsilnější variantu s koncovkou 3400 a 4 kVA pak bude možné popsat 40/20 A [2]. Maximální výstupní napětí, která lze jinak definovat již od nuly, jsou ve všech případech shodná a dosahují 400 VRMS, resp. ±570 VDC. Výstupní kmitočet se konečně smí pohybovat od 1,00 Hz až do 999,9 Hz. Stojí rovněž za zmínku, že stejnosměrný výstup zde bude pokaždé dosahovat 100 % jmenovitého výkonu bez dalších omezení. Tedy od 2 000 až do 4 000 wattů.

Více než jen výkonné AC zdroje

Systém komunikující primárně přes TFT LCD s úhlopříčkou 4,3 palce a nabízející celkem devět výstupních režimů, od AC-INT až po AC+DC-SYNC, při své činnosti změří parametry, jako jsou Vrms, Vavg, Vpeak, Irms, IpkH, Iavg, Ipeak, P, S, Q, PF nebo CF, a poradí si též s harmonickou analýzou pro napětí a proud (THDv, THDi), konkrétně až do 40. řádu. Odpovídající napěťový výstup obsluze zajistí funkce pro vzdálené snímání, zatímco s další funkcí si u napěťového výstupu přesně dle svých požadavků přizpůsobíte počáteční a také koncové fázové posuny. Přístroje pamatují na celou řadu vlastních ochran, včetně OCP, OPP, OTP nebo např. selhání spojených s AC linkou či chlazením. Čelní panel AC/DC zdrojů řady ASR-3000 pak počítá s univerzální nebo také evropskou zásuvkou. Zařízení podporuje I/O rozhraní a standardně bude vybaveno USB, LAN, RS-232C, GPIB nebo externími vstupy a výstupy. Můžete proto počítat i s možností analogového řízení. Nechybí zde ani funkce web serveru. Napětí zdroje nastavíte s rozlišením 0,1 V, a pokud jde o přesnost, výrobce zde definuje ± (1 % z nastavené hodnoty + 1 V/2 V). Když si konečně odmyslíme výstupky, naměříme na nových zařízeních 430 × 176 × 550 mm. Ručička váhy se pak zastavuje zhruba na 25 kg.

Odkazy:

[1] Tisková zpráva, https://www.gwinstek.com/en-global/news_release/detail/20210505/1

[2] AC/DC zdroje řady ASR-3000, https://www.gwinstek.com/englobal/products/detail/ASR-3000
