K rozboru výkonu žádejte analyzátor PW8001. Nebo klidně dva

Na téma analyzátorů výkonu a jejich doplňků jsme naposledy psali v minulém čísle [1]. Dnes volně navážeme, protože prvního září svět měřicí techniky obletěla zpráva [2] o nové vlajkové lodi z dílny společnosti Hioki. Nepůjde však pouze o zbrusu nový Power Analyzer PW8001, ale také dva doprovodné AC/DC senzory proudu CT6872, resp. CT6873. S jejich dodávkou hodlá výrobce začít ještě letos, přičemž vybrané rozšiřující funkce by pak měly být k dispozici v průběhu roku 2022.

Když sedm kanálů nestačí

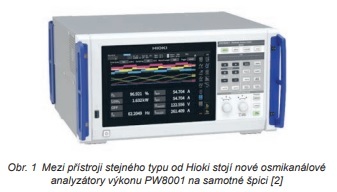

Maximální přesnost, nejvyšší počet kanálů a také rostoucí flexibilita. Analyzátory výkonu PW8001 od Hioki [3] se z pozice „výkladní skříně“ hodlají jasně vymezit a činí tak hned na několika frontách. Svým pojetím oslovují všechny, kdo při výzkumu a vývoji, ale také ve výrobě, zkoumají účinnost konverze napájení a související ztráty. Míří na výrobce vozidel poháněných zvláště elektřinou, jejich nabíjecí systémy, oblast obnovitelných zdrojů energie apod.

Analyzátor umožňuje volit ze dvou vstupních modulů s odlišnými parametry, přičemž v rámci jediného přístroje si takto můžete s prvky U7005 nebo též U7001 vzájemně nakombinovat až osm pozic. V prvním případě počítejte se základní přesností pro síťový kmitočet ±0,03 %, vzorkovacím kmitočtem 15 MHz, rozlišením A/D převodníku 18 bitů, kmitočtovým pásmem DC 0,1 Hz až 5 MHz nebo např. maximy v podobě 600 V CAT III či 1 000 V CAT II. O něco skromnější protějšek, vstupní modul U7001, si pak „pohorší“ na výchozích ±0,07 %, vzorkuje na 2,5 MHz, rozlišuje se 16 bity, měří do 1 MHz, ale v případě stejnosměrných napětí zase zvládá až 1 500 V. S jediným zařízením bude dále možné souběžně analyzovat činnost až čtyř motorů (krouticí moment + rychlost), což oceníme zejména u elektrovozidel. A pokud by nestačilo ani to, počet kanálů si dále v reálném čase pohodlně zdvojnásobíte na základě optické linky provazující dva nové analyzátory až na vzdálenost půl kilometru.

Snímače, které spolupracují

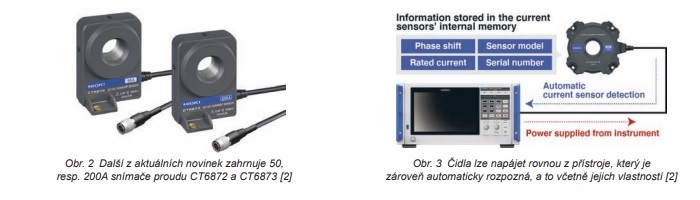

Zmínku si rovněž zaslouží výstupy CAN, resp. CAN FD, stejně jako rozsáhlá řada přesných snímačů proudu. Na výběr zde máme klasická čidla průchozího typu, klešťové modely, ale také systémy umožňující přímé „prodrátování“. Do první skupiny pak rovněž spadají další novinky stejného výrobce v podobě senzorů proudu CT6872 a CT6873 zachycených na obr. 2 pro vodiče o průměru až 24 mm (jmenovitý primární proud 50/200 ARMS, kmitočtový rozsah až do 10/5 MHz a základní přesnost z pohledu amplitudy ±0,04 % ze čtené hodnoty ±0,008 % f.s.). Hioki u zmíněných čidel stanovuje provozní rozsah teplot –40 °C až +85 °C a nabízí délku kabelů tři, resp. až deset metrů. Mnohem důležitější snad ale bude schopnost automatické detekce snímače. Analyzátory výkonu PW8001 totiž umí dle obr. 3 samy získávat informace o připojených senzorech a provádět přitom korekci fázového posunu.

Odkazy:

[1] K měření výkonu je zapotřebí proud. Ne však zdroje navíc, https://www.dps-az.cz/public/DPS-2021-5/DPS-2021-5.html#p=58

[2] Tisková zpráva, https://www.hioki.com/news/detail/id_213686.html

[3] Power Analyzer PW8001, https://lpcreator.hioki.co.jp/pw8001_top_en/
