Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Luxus není špatný, ale někdy stačí opravdu cestovat jen v ekonomické třídě. Hlavně když to bude rychle a tím správným směrem. Záleží pouze na „dopravci“, jak dalece takový rozdíl pocítíte.
Co mají společného WavePro HD, WaveRunner 8000HD, MDA 8000HD, HDO6000B, WaveRunner 9000, WaveMaster/SDA 8 Zi-B, LabMaster 10 Zi-A, WaveSurfer 4000HD, HDO6000A, HDO4000A nebo např. WaveSurfer 3000z? Přesně tak, jedná se o nabídku měřicí techniky, zde konkrétně osciloskopů firmy Teledyne, které jsou nezřídka výkladní skříní zmíněného výrobce [1] a v řadě případů je můžete znát přímo z našich stránek DPS Elektronika od A do Z.
Na opačném konci ještě, pro pořádek, stojí zařízení jako T3DSO2000 / T3DSO2000A nebo T3DSO1000, resp. 1000A. Čestný základ, o kterém jsme již psali v širších souvislostech asi před třemi lety [2]. Ve společnosti Teledyne aktuálně navázali a s modely osciloskopů řady T3DSO3000 hodlají ve skupině výchozí osmibitové techniky se čtyřmi analogovými kanály nabídnout zase o něco víc [3]. A to nejen z pohledu šířky pásma, která zde kupříkladu startuje teprve na 200 MHz, jen aby dále neskončila s 350 či 500 MHz a mohla veškeré zajímavé dění sledovat třeba až do 1 GHz. Výrobce se totiž rozhodl definovat nový standard. Měřítko, pokud jde o „prémiové osciloskopy ekonomické třídy“.

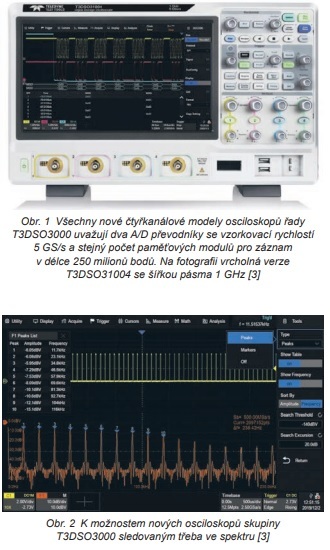

Čtyři analogové vstupy se nyní v řadách nových osciloskopů Teledyne Test Tools T3DSO3000 vybavených hardwarovým koprocesorem potkávají se čtyřmi různými modely odlišenými hlavně pro svůj kmitočtový záběr až do 1 000 MHz, jak jsme již předeslali výše. Maximální vzorkovací rychlost zde přitom dosahuje 5 GS/s (2,5 GS/s na kanál), a pokud jde o velikost paměti, můžete dále počítat se 125 milióny bodů na kanál, resp. až 250 Mpts (interleaved). Systém s 8bitovým převodníkem se pak o výsledky svého měření s citlivostí již od 500 μV na dílek a při uvážení rychlostí 110 000 wfm/s, resp. až 500 000 wfm/s (normal/sequence), podělí na dotykovém TFT LCD panelu s úhlopříčkou 10,1 palce a rozlišením 1024 × 600 obrazových bodů. Pokud by ale nestačilo ani to, můžete ještě počítat s tradičním rozhraním USB Host, USB Device či LAN.
Výrobce vsadil na devět základních matematických funkcí společně s rychlou Fourierovou transformací a více než padesát parametrů měření. Ve standardní výbavě pak potěší i vykreslování Bodeho diagramu, možnost analýzy napájecích zdrojů nebo spouštění a dekódování u sériových sběrnic I²C, SPI, UART, CAN, LIN, CAN FD, I²S, FlexRay, MIL-STD-1553B či SENT. S určitým omezením je rovněž uvažován protokol Manchester. Zkratkou MSO zde Teledyne odkazuje na obvyklých 16 číslicových kanálů a z pohledu dalšího volitelného rozšiřování pak v zásadě zbývá už jen hardwarový modul 25MHz generátoru průběhů. Pokud však sáhneme po generátorech T3AFG120, lze na frekvenční ose Bodeho diagramu pracovat v rozmezí od 10 Hz až do 120 MHz.
[2] Technika tří té? Tak tedy Teledyne Test Tools, https://www.dps-az.cz/mereni/id:62635/technika-tri-te-tak-tedy-teledyne-testtools
[3] Osciloskopy řady T3DSO3000, https://teledynelecroy.com/oscilloscope/t3dso3000-series-oscilloscopes
