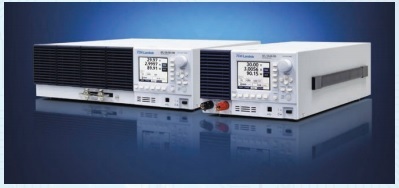

Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Společnost TDK uvádí na trh řadu stejnosměrných programovatelných elektronických zátěží TDK-Lambda SFL.
Řada nabízí výkonové hladiny 300 W a 1 000 W na maximální napětí 120 V nebo 500 V. Řízení zajišťuje rychlá proudová zpětná vazba zabraňující proudovým překmitům a oscilacím, která umožňuje stabilní a předvídatelný průběh zatížení jak při zapnutí, tak za provozu. Jednotky dokážou pracovat v sedmi různých režimech zatížení a čtyřech provozních režimech. Tato univerzálnost přináší uživateli možnost provádět až 17 různých druhů zatěžovacích zkoušek stejnosměrných napájecích zdrojů, palivových článků, solárních panelů, baterií, stejně jako zkoušek součástek k celkovému popisu jejich chování v provozu.
Zátěže lze naprogramovat na mnoho různých druhů zatížení, včetně konstantního proudu, konstantního odporu, konstantního výkonu, externě řízeného zatížení, zkratu a konstantního napětí s proudovým omezením. Provozní režimy jsou: normální, pulzní zatížení (proměnný čas a kmitočet), generování složitých časových průběhů, rozmítání pro určení voltampérových charakteristik a test proudového nebo výkonového omezení. SFL rovněž nabízí rychlé řízení proudu zabraňující proudovým překmitům a oscilacím, provoz při nízkém napětí, zapnutí bez zpoždění a lineární funkci od 0 V.
Strmost náběhu a poklesu proudu zátěže je možné řídit až do hodnoty 30 A/μs a vnitřní paměť jednotky umožňuje uchovávat a znovu z ní vyvolávat až osm různých nastavení zátěže. Galvanicky oddělený výstupní spouštěcí signál se používá pro zobrazování pulzních průběhů na paměťovém osciloskopu nebo pro synchronizaci testovaného zařízení.
Až 10 jednotek je možné zapojit paralelně v uspořádání master-slave pro uspokojení požadavků vyššího zatížení za pomoci propojovacího ethernetového kabelu RJ45. Větší počet zátěží SFL je také možné připojit k různým zařízením použitím téhož kabelu v případě, že je třeba synchronizovaného řízení zátěží a dynamického provozu.
Uživatel může zátěž standardně ovládat prostřednictvím 89milimetrového barevného LCD displeje umístěného na čelním panelu, dálkově přes analogové rozhraní EXT a digitální rozhraní USB (2.0). Volitelně je k dispozici také rozhraní IEEE (488.1) (se zabudovaným rozhraním DIDO pro návaznost na PLC) plus rozhraní pro měření zvlnění a šumu, které nabízí možnost měření bez osciloskopu.
Široký vstupní rozsah napájení 85−264 Vstř dovoluje použití kdekoliv na světě. Zátěže mají zabudované ochranné funkce a indikační signály, včetně indikace nadproudu, výkonového omezení, přehřátí, aktivace přepěťové ochrany a ochrany proti přepólování. Provozní teplota okolí je 0 °C až +40 °C. 300wattové modely měří 215 × 420 × 128,6 mm (3U) (š × h × v), rozměry modelů 1 000 W jsou 340 × 450 × 128,6 mm (3U). Hmotnosti výrobků jsou 6,5 kg a 13 kg a ke snadnému přenášení slouží držadlo namontované na jejich boční straně. Jednotky jsou vybaveny předními i zadními připojovacími svorkami a koupit je možné rovněž doplňky umožňující montáž do stojanu 19".
Výrobky řady SFL splňují normy IEC/EN 61010-1 a normu EN61326-1:2013 (Class A) pro elektromagnetickou kompatibilitu. Délka poskytnuté záruky je 2 roky.
