O čem psalo Amatérské Radio v roce 1964: TANDEL

Na výzkumu feroelektrik pracovalo ve světě několik skupin. Úspěchy polovodičů však mnohé z těchto skupin odvedly do jiných oborů. Jednou z mála skupin, které vytrvaly i v éře polovodičů na původní cestě, bylo jedno z oddělení Fyzikálního ústavu Československé akademie věd. V tomto oddělení pracuje také s. Antonín Glanc, technik, nyní ve funkci inženýra II. stupně, v oboru feroelektrik. Při pokusech s triglycinsulfátem – TGS – přišel 20. II. 1962 na to, že feroelektrický krystal lze vyhřát na teplotu v okolí Curieova bodu přiložením vhodného vysokofrekvenčního pole. Oscilátor zapojil velmi jednoduše: vzal ze šuplíku výbrus křemenného krystalu pro amatérské pásmo, nějakou triodu a krystal TGS začal napájet vf proudem z oscilátoru. Nejprve přiváděl signál o malém napětí. V literatuře se totiž mluvilo o tom, že vzhledem k teplotním nestabilitám těchto látek musí být napětí takové, aby krystal pracoval v oblasti pod Curieovým bodem. Pak napětí postupně zvyšoval, až obvod náhle začal vykazovat vysokou účinnost, jež nekolísala při změnách teploty okolí. Krystal pracoval bez umělé stabilizace teploty právě v oblasti nejvýraznějších nelinearit. Autostabilní stav byl na světě.

Obr. 1 Objevitel tandelu, A. Glanc při laboratorním měření

Bylo to dost zarážející zjištění, protože řada vědců ve světě s feroelektriky pracovala a autostabilizaci neobjevila. A tak není divu, že ohlášený výsledek byl brán s rezervou. Asi půjde o nějakou chybu v uspořádání pokusu, „schmutz-efekt“, jak se často stává. Soudruh Glanc opakuje pokus znovu a znovu, aby vyloučil možné postranní vlivy – nedá se nic dělat, výsledek je stále stejný a příznivý. Přesvědčuje ostatní, dokazuje, že jde o věc novou. Zkouší nová zapojení, aby prokázal, nač by se objev mohl hodit. Jeho bývalý vedoucí, soudr. Janovec ScC., to na tiskové konferenci ohodnotil takto: „Soudruh Glanc je radioamatér a jako radioamatér má vyhraněný smysl pro to, aby věci na něco byly.“ V obvodu násobiče kmitočtu dokázal vybudit liché, i sudé harmonické na kmitočtech, kde to dříve nebylo možné, s minimální ztrátou výkonu. Řád harmonické se řídil podle toho, zda a jaké výše bylo stejnosměrné napětí přiložené na feroelektrikum. Připojením modulačního napětí vznikl modulovaný vysílač.

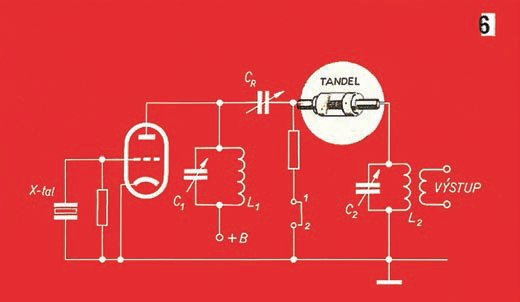

Obr. 2 Původní zapojení zkušební aparatury

Jakmile byly tyto slibné výsledky prokázány, informoval ředitel ústavu dr. Pekárek ScC. presidium ČSAV o stavu prací a žádal o pomoc. Přišla okamžitě bez ohledu na plán ve formě finanční dotace, nových přístrojů a ustavení nových skupin vědců, kteří dokázali jev fyzikálně objasnit, dále rozvinout a organizačně zajistit další postup prací.

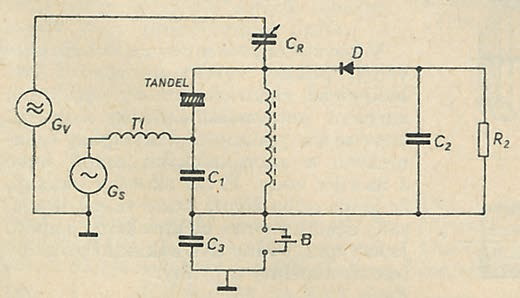

Obr. 3 Rezonanční dielektrický zesilovač s jedním tandelem

Tandel, prvek využívající nelinearit dielektrika ve stavu teplotní autostabilizace, výborně doplňuje elektronky a polovodiče a umožňuje sestrojit nové přístroje dříve nerealizovatelné nebo realizovatelné jen s obtížemi. Některé obory aplikací jsou např. bateriové elektrometry, kmitočtové modulátory, násobiče kmitočtu, miniaturní termostaty a další, které jsou ve stadiu výzkumu. Je nesporné, že tento úspěch československé vědy bude účinkovat jako nová pobídka světovému výzkumu feroelektrik. Zatím mají českoslovenští vědci předstih a objev je chráněn řadou patentů v mnoha státech. A tak jde o to, abychom objevu i předstihu dokázali využít i ve výrobě a komerčně.
