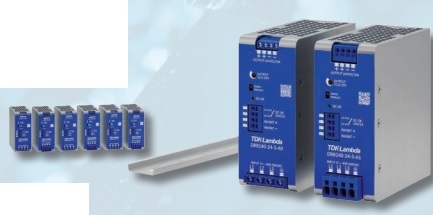

Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Na trh přicházejí 3fázové modely zdrojů na DIN lištu v cenově příznivé hladině TDK-Lambda řady DRB.
Modely se jmenovitým trvalým výkonem 120 W a 240 W a výstupem 12 V, 24 V nebo 48 V dokážou dodat krátkodobě, po dobu 2 sekund, špičkový výkon 144 W nebo 288 W. Tato schopnost, spolu s odezvou na přetížení s omezením výstupního proudu na konstantní hodnotu, umožňuje provoz s kapacitní nebo induktivní zátěží. Tyto zdroje se rovněž mohou pochlubit nízkou hodnotou náběhového proudu při prvotním zapnutí, což přináší řešení problému s nežádoucím vybavováním jističe na vstupu.
Třífázová řada DRB je vhodná pro využití v široké škále aplikací, od běžných rozváděčů, decentralizovaných strojních a průmyslových systémů po informační a telekomunikační technologii.
Jednotky, které dokážou zpracovat vstupní napájecí napětí v širokém rozsahu 350 až 575 Vstř, jsou uloženy v pevných kovových skříňkách jen 55 mm širokých, 129 mm vysokých a 138,2 mm hlubokých, čímž šetří prostor na DIN liště pro další komponenty. Ke snížení spotřeby energie přispívá především vysoká účinnost až 94 % a nízká spotřeba naprázdno, kterou lze snížit na jen <2,3 W v záložním režimu za pomoci dálkového ovládání zapnuto/vypnuto. Díky sníženým tepelným ztrátám je vnitřní prostor zdrojů chladnější, což se příznivě odráží ve vyšší životnosti elektrolytických kondenzátorů.
Pokud je třeba vyššího výkonu nebo při vytváření systémů s redundancí, lze prostřednictvím spínačů DIP na čelním panelu zvolit režim sdílení zátěže v paralelním zapojení nazvaný „DROOP“. Jedná se o jeden z nejjednodušších a zároveň nejspolehlivějších způsobů paralelního chodu, při němž zúčastněné jednotky vzájemně automaticky dorovnávají úrovně výstupního napětí pro dosažení jejich shody bez nutnosti jakéhokoli dalšího propojení. Všechny modely mají široký rozsah nastavení výstupního napětí 11,4 až 15 V (modely 12 V), 22,5 až 29 V (modely 24 V) a 45 až 56 V (modely 48 V) umožňující kompenzaci úbytků na kabelech, oddělovací tranzistory MOSFET a také trimr pro nastavení nestandardních výstupních napětí. Vedle indikační LED je možné stav výstupu sledovat také dálkově prostřednictvím reléového kontaktu „DC OK“. Dálkově lze rovněž výstup ovládat (zapnuto/vypnuto) sepnutým reléovým kontaktem nebo stažením vstupu na napětí <4 V.
Galvanické oddělení vstupu a výstupu snese namáhání napětím 3 510 Vstř, vstup proti zemi snese 2 210 Vstř a výstup proti zemi 1 390 Vstř. Zdroje jsou chlazeny přirozeným prouděním vzduchu v pásmu provozních teplot od –25 do +70 °C s poklesem od teploty 55 °C.
DRB mají osvědčení dle norem IEC/EN/UL/CSA 62368-1, 61010-1, 61010-2-201 a nesou značky CE/UKCA v souladu se směrnicemi LVD, EMC a RoHS. Zdroje rovněž splňují požadavky EN 55011-B a CISPR11-B pro elektromagnetické rušení vyzařováním i po přívodech. Řada také odpovídá požadavkům EN 61000-3-2 (Class A) pro maximální obsah harmonických proudů a IEC/EN 61000-6-2 pro odolnost vůči vnějším polím.
