Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Věci nejsou pouze černé nebo zase bílé. Barev je spousta a různým způsobem s nimi pracují též jejich nejrůznější detektory nebo, chcete-li, multispektrální senzory. Únorová novinka od německy hovořící skupiny ams OSRAM na to půjde hned přes čtrnáct kanálů a třeba též i poslední tři velká písmena abecedy.
Známý výrobce elektronických součástek barvám rozumí, ovšem tentokrát půjde ještě dál. Představil totiž integrovaný obvod AS7343, který nyní jako první spojí analýzu barev na základě většího počtu kanálů s technologií XYZ. Barvu a také intenzitu dopadajícího světla zkoumáme proto tak, jak ji vnímá i lidské oko [1].

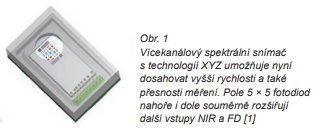

Spektrální odezvu víceúčelového systému s precizními optickými filtry pro komerční, průmyslové, ale také laboratorní využití nám zde definují jednotlivé cesty pokrývající s dvanácti kanály soustředěnými do viditelné části spektra (VIS) plus blízké infračervené oblasti (NIR) a dalším „čistým“ kanálem bez filtru společně s fotodiodami FD pro zajištění funkce „Flicker Detection“ s automatickou signalizací problikávání okolního světla na 50, resp. 60 Hz, příp. i daty pro externí stanovení jiných kmitočtů, oblast vlnových délek zhruba od 380 nm až do jednoho mikrometru. Matice 5 × 5 fotodiod z obr. 1 měří 520 × 520 mikrometrů a s pomocnými vstupy NIR a FD zabere na výšku celkem 780 μm. Řízení celé součástky v pouzdrech typu OLGA s osmi vývody o rozměrech 3,1 × 2 × 1 mm pak včetně přístupu ke spektrálním informacím zajišťuje sériové komunikační rozhraní I²C [2].

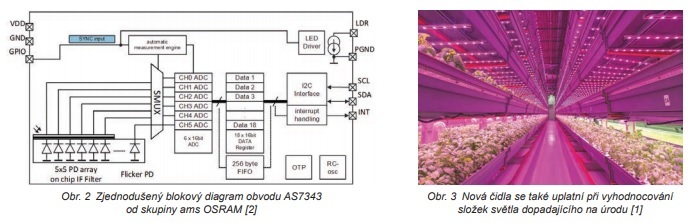

Nové čidlo od ams OSRAM se šesti nezávislými šestnáctibitovými A/D převodníky a napájecím napětím 1,8 V najde své uplatnění všude tam, kde potřebujeme často a také přesně pracovat s barvami a jejich přizpůsobením, řídit osvětlení a provádět obecně spektrální analýzu. Obsluha ve sklenících či farmách se kupříkladu na takový rozbor barev spolehne při optimalizaci spektrálních charakteristik osvětlení s cílem zvyšovat úrodnost a efektivně přitom pracovat i s energiemi. Není totiž tajemstvím, že růst plodin dokážeme v konkrétních případech stimulovat právě různými složkami světla. Jindy se celá struktura s blokem fotodiod zase uplatní v detektorech kouře, které nyní odlišují různé druhy dýmu, od hoření dřeva až po plastové hmoty, nebo snad i vodní páru. Od svého předchůdce, obvodů AS7341, kterým jsme se na stránkách DPS Elektronika od A do Z věnovali před třemi lety [3], se flexibilní snímače AS7343 liší tím, že multikanálový spektrální senzor se spojí s technologií XYZ, tedy kanály úzce provázanými s barevným prostorem CIE 1931 XYZ. Zároveň zde nový senzor vykazuje až čtyřnásobně vyšší citlivost. Umožňuje proto pracovat za výrazně zhoršených světelných podmínek, zatímco se nebrání ani činnosti v úkrytu za tmavým sklem nebo vnějšími filtry. O dalších vybraných novinkách stejného výrobce si pak můžete přečíst v [4] nebo např. [5].
[1] Tisková zpráva, https://ams.com/-/as7343
[2] Obvody AS7343, https://ams.com/as7343
[3] Zahoďte růžové brýle. Nová čidla vysvětlí, proč, https://www.dps-az.cz/vyvoj/id:64341/zahodte-ruzove-bryle-novacidla-vysvetli-proc
[4] Za vším hledej snímač. Třeba ALS s 11 kanály, https://www.dps-az.cz/soucastky/id:69052/za-vsim-hledej-snimactreba-als-s-11-kanaly
[5] dToF znamená i více zón a smysluplnější výstupy, https://www.dps-az.cz/vyvoj/novinky/id:83960/dtof-znamena-i-vicezon-a-smysluplnejsi-vystupy
