Tektronix MSO2

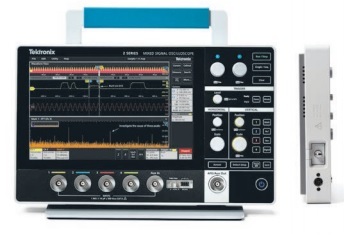

V červnu uvedl Tektronix novou řadu osciloskopů MSO2 a tentokrát se v segmentu lacinějších osciloskopů soustředil na hmotnost a rozměry při zachování pokročilejšího rozhraní pro uživatele. Rozměry nového osciloskopu jsou 34,4 × 21 × 4,4 cm! To vše při váze 1,8 kg. Osciloskop tak má širokou flexibilitu − od držení v ruce (k dispozici i ochranný obal) až po různá ramena připravená pro VESA uchycení 100 × 100 mm. Design je připraven i na práci s bateriovou sadou, která bude nabízena od podzimu letošního roku, a osciloskop tak bude možné používat na jednu nebo dvě baterie pro výdrž až 6 hodin. Displej je dotykový, má rozměr 10,1 palce a rozlišení 1200 × 800 bodů. Osciloskopy jsou k dispozici ve dvoukanálové nebo čtyřkanálové verzi. Frekvenční pásmo je 70, 100, 200, 350 a 500 MHz. Všechny osciloskopy jsou dodávány se sondami TPP0200 – 200 MHz a sondy 500 MHz lze v případě potřeby přiobjednat.

Pásmo osciloskopu je upgradovatelné SW kódem. Maximální vzorkovací rychlost osmibitových převodníků je 1,25 GSa/s nebo 2,5 GSa/s při využití poloviny kanálů. Paměť pro záznam je 10 M bodů na kanál.

Dále můžete počítat s možností 16 logických kanálů (k dispozici na podzim), 50MHz arbitrary generátorem a 4bitovým pattern generátorem.

Data lze samozřejmě ukládat přes USB port a ovládání je umožněno přes USB nebo LAN.

Uživatelské prostředí je odvozeno z UI známého z řad MDO3 a MSO4/5/6, vychází z velkého displeje s dotykovým ovládáním a pouze několika základních ovládacích prvků fyzických. K dispozici jsou možnosti mít kromě vlastního průběhu a měřených hodnot zobrazenu i tabulku událostí, měřených hodnot nebo dekódovaných paketů s uživatelsky nastavenou polohou i velikostí. Vlastní okno s FFT, zobrazení kanálů přes sebe nebo naopak odděleně. Zoom nebo posuny po obrazovce se řeší jednoduše gesty jako u mobilních telefonů. Ostatní funkcionalita je velmi podobná řadě MDO3 a odpovídá dané třídě přístrojů. Nechybí kurzorová měření, limit maskou, 36 měřicích funkcí (bez limitu na počet zobrazení na obrazovce), FFT, základní matematika i matematika pokročilá pomocí definice vlastního výrazu. K dispozici je taktéž funkce Search and Mark, tedy automatické vyhledávání podle kritérií nad signálem v paměti. Spouštění obsahu základní sady hranou, rychlostí hrany, pulzem anebo na obsah paketu sériových sběrnic. Podpora sběrnic zahrnuje I²C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN a SENT. Option pro dekoding a spouštění na sériových sběrnicích je pouze jeden a zahrnuje podporu všech možných.

Nové MSO2 mohou být zajímavým řešením pro ty, kteří chtějí plnohodnotný bateriový osciloskop, pro ty, kteří chtějí flexibilní řešení, chtějí šetřit místem anebo ho chtějí mít jako diagnostický aparát ve větším systému a ve vhodnou chvíli si ho na rameni přiblíží. Ale úplně stačí, když se třeba jen líbí.

Podrobnější informace získáte u autorizovaného partnera TEKTRONIX pro Českou republiku a Slovensko, společnosti TESTOVACÍ TECHNIKA s. r. o., nebo přímo na webových stránkách výrobce www.tektronix.com.
