SAFIRAL rentgenuje desky i součástky

SAFIRAL už 15 let nabízí komplexní výrobní služby EMS (Electronic Manufacturing Services), tedy desky plošných spojů (DPS/PCB), zajištění součástek a jejich osazování na špičkových technologiích.

V tomto článku se zaměříme na další rozšíření v nabízeném portfoliu služeb – rentgenové kontroly desek a počítání součástek.

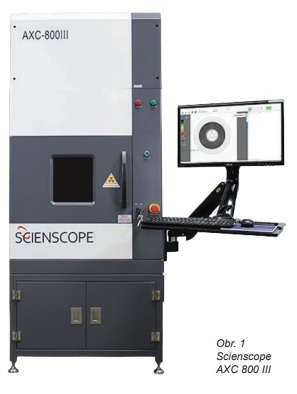

Kontrola materiálu, který vstupuje do výroby, je jeden z klíčových úkonů, protože chybějící součástky jsou nejčastějším důvodem zpoždění dodacího termínu. Aby bylo možné plnit velmi krátké dodací termíny, které nabízíme, byla pořízena rentgenová počítačka materiálu AXC 800 III firmy Scienscope. Toto zařízení bylo integrováno do námi používaného informačního systému Helios Nephrite, takže příchozí materiál je jak spočítán, tak přiřazen do systému na sklad. Na každé balení lepíme náš štítek s čárovým kódem a informacemi o materiálu, které posléze využijeme při skladování i ve výrobě. Materiál ukládáme do automatizovaných skladovacích věží Mycronic SMD Tower napojených do IS. Ve výrobě se štítkem páruje materiál s podavačem, takže osazovací stroje mají informaci, s jakým materiálem pracují, a protože máme na všech strojích funkci elektrického měření pasivních součástek, po vložení kotouče s materiálem si stroj provede kontrolní verifikaci hodnoty součástky.

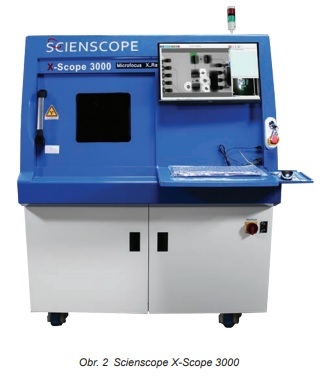

Druhým novým strojem je Scienscope X-Scope 3000, který je určen na kontrolu náročných desek s BGA (Ball grid array) a podobnými typy součástek, které nelze zkontrolovat optickou kontrolou AOI. Díky vysokému výkonu rentgenu jsme schopni „prosvítit“ i mnohovrstvé desky a součástky v kovových pouzdrech. Hledáme především zkraty, nepřipájená místa (nedostatek pasty) a voidy, tedy dutiny v pájených spojích, které lze softwarově detekovat i zkalkulovat jejich velikost.

To znamená zrychlení, zkvalitnění a zefektivnění naší zakázkové výroby a zákazníkům jsou nabízeny další zajímavé možnosti.

Komplexní služba zahrnuje výrobu plošných spojů, nákup materiálu a osazení (za předpokladu vyrobitelnosti DPS a dostupnosti součástek) jsme schopni nabídnout už od 10 pracovních dnů pro prototypy, pro větší zakázky pak dle dohody (dle aktuální zaplněnosti výroby).

Certifikaci máme ČSN EN ISO 9001:2016, ČSN EN ISO 14001:2016 a výroba je v souladu s normou IPC-A-610 K technologii máme připravený tým zkušených pracovníků, kteří dokáží zrealizovat zakázku v požadovaném termínu a kvalitě, ať už jde o automotive, průmyslovou elektroniku, aerospace, železnice, medicínskou techniku, nebo jakoukoli další oblast.
