Combiplast – nová řada hliníkových skříněk v nabídce TME

Významnou součástí obchodní nabídky firmy TME Czech Republic s.r.o. jsou skříňky pro elektronická zařízení. Rodina hliníkových skříněk Combiplast, nedávno uvedená do prodeje, otevírá konstruktérům nové možnosti, zajišťuje mezi jiným dokonalou mechanickou ochranu, dobré podmínky chlazení a bezproblémovou montáž plošných spojů.

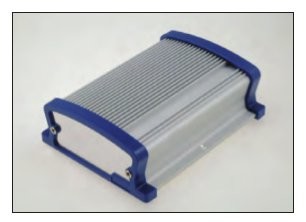

Obr. 1 Model CP-17-6B1

Hliníkové skříňky jsou konstruktéry elektronických zařízení považovány za exkluzivní řešení, což se promítá do jejich obvykle vysokých cen. Rodina hliníkových skříněk Combiplast, kterou firma TME uvedla do prodeje, otevírá, díky relativně nízkým cenám, konstruktérům nové perspektivy.

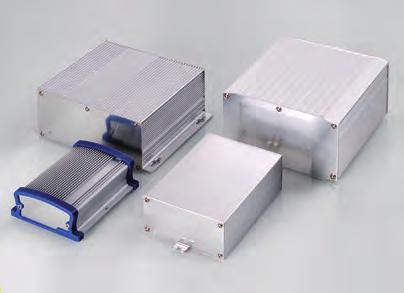

Obr. 2 Model CP-17-128

Do rodiny skříněk Combiplast (jsou označeny ve firemním katalogu kódy CP-17-xx, kde xx je číselný kód označující model) patří dvě skupiny krabiček:

„Skládané“ ze dvou spolu sešroubovaných hliníkových profilů (obr. 3), které jsou standardně vybaveny předními a zadními čely, rovněž vyrobenými z hliníku. Skříňky jsou nabízeny v několika rozměrech (od 104×33×120 mm až po 160×86×180 mm) a v závislosti na modelu jsou čela uzavírající skříňky vybaveny nebo nevybaveny montážními držáky. U skříněk z této skupiny bylo upuštěno od vnějších chladičů. Výjimkou je největší skříňka, označená katalogovým kódem CP-17-29B, která je vybavena nevelkými bočními žebry chladičů, nepřesahujícími obrys skříňky. Montáž plošných spojů do skříněk této skupiny umožňuje velký počet vodorovných a svislých vodicích drážek o šířce 1,7 mm.

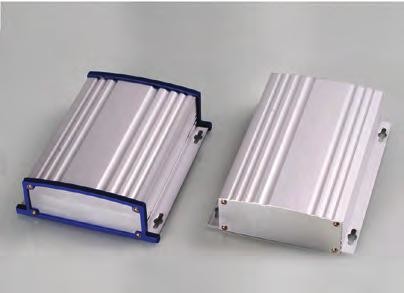

Obr. 3 Skládané typy skříněk

„Trubkové“ skříňky vyrobené z uzavřených profilů (obr. 1 a 2) se vyznačují montážními držáky integrovanými s tělesem skříňky a o něco větším vnějším žebrováním než výše uvedené skříňky skládané, což dovoluje instalaci zařízení produkujícího větší množství tepla. Důležitou vlastností skříněk z této skupiny je možnost jejich poměrně snadného těsného uzavření s vyšším krytím, což ale vyžaduje použití speciálního těsnění pro montáž obou čel uzavírajících profil. Plošné spoje se uvnitř skříněk, patřících do této skupiny, upevňují do vodicích drážek o šířce 2 mm. Některé typy těchto skříněk jsou navíc vybavené integrovanými sloupky, které usnadňují montáž plošných spojů osazených často používanými konektory typu DB, RJ, PS apod. Skříňky z této skupiny mají rozměry od 99×41×120 mm po 153×153×175 mm a nejdelší skříňka označená kódem CP-17-6B má rozměry 148×48×200 mm.

Dva modely skříněk z této skupiny (označené kódy CP-17-6B1 a CP-17-128) se dodávají s rámečky vyrobenými z materiálu ABS zvyšujícími jejich estetičnost. Použití hliníkových profilů pro vestavbu elektronických zařízení zaručuje rychlou a pohodlnou montáž plošných spojů, snadný odvod tepla uvolňovaného uvnitř skříňky ven (velká tepelná vodivost materiálu skříňky umožňuje využít nosný prvek, ke kterému je skříňka připevněna, jako doplňkový chladič), možnost provedení úprav některých rozměrů skříňky svépomocí (prakticky omezených na její zkrácení) levně a snadno a možnost snadné úpravy uzavíracích čel s individuálně provedenými otvory. Použití pasivované slitiny hliníku jako materiálu na skříňky umožňuje dodatečnou povrchovou úpravu svépomocí, provedení potisků, případně eloxování, zaručující extrémní odolnost povrchu skříňky vůči korozi.

Skříňky Combiplast jsou uživatelům dodávány v sadách obsahujících krycí čela bez otvorů, montážní šrouby a (v případě některých modelů) ozdobné rámečky. Mechanické vlastnosti skříněk popisovaných v článku umožňují jejich použití v mnoha různorodých elektronických a elektrotechnických aplikacích a automatizačních systémech. Především takových, u kterých je požadována možnost těsného uzavření, trvanlivost a odolnost vůči mechanickým rázům, např. pro vestavbu průmyslových řídících systémů nebo v systémech bezdrátového monitorování vozidel či telemetrických systémech. Nezanedbatelným pozitivem hliníkových skříněk je možnost jejich snadného mechanického přizpůsobení nárokům uživatele.

Takový souhrn předností obvykle něco stojí, ale v případě krabiček Combiplast je cena velice příznivá.
