Konektorové kolíkové lišty

Dynamický rozvoj elektroniky vyžaduje nová řešení i ve vývoji konektorů, především v jejich použití v SMD technice. V některých případech se ustupuje od klasických palcových rozměrů, které jsou nahrazovány rozměry metrickými. Popisované konektorové lišty jsou z produkce firmy Fischer elektronik, bližší údaje najdete v katalogu této firmy označeném f.con cz. Můžete též navštívit stánek FE v hale F č. 039 na veletrhu AMPER 2012 v Brně.

Kolíkové lišty v provedení SMD rastr 2 mm

Kontakty kolíkové lišty jsou rozmístěny v rastru 2 mm, průřez kolíků je čtyřhranný se stranou 0,5 mm a s úpravou povrchu dle specifikace zákazníka. Kolíky mohou být kompletně pozlacené (označení písmenem G), selektivně pozlacené – letovací část je pocínovaná a kontaktní část pozlacená (označení písmenem S) a kompletně pocínované (označení písmenem Z).

Nosné izolační těleso je vylisováno z teplotně odolného plastu, který je pro svoji teplotní stabilitu určen především pro letovací techniku SMT.

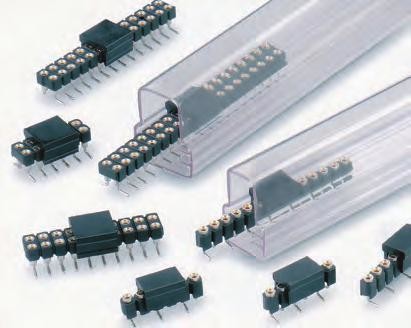

Dvouřadé verze lišt se stojatými kontakty se dodávají v provedení se 6 až 30 kontakty s odpovídající podporou osazování v balení Tape and Reel.Verze s ležatými kontakty má v jednořadém provedení 4 až 20 kontaktů a v dvouřadém provedení 6 až 40 kontaktů, podpora automatického osazování je řešena balením do tyčových zásobníků.

Kolíkové lišty v provedení SMD rastr 2,54 mm

Tyto konektorové lišty se od předešlých uvedených lišt liší především roztečí kontaktů (2,54 mm) a průřezem čtyřhranných kolíků se stranou 0,635 mm. Nepatrné rozdíly jsou též ve výšce kolíků, ostatní údaje jsou shodné.

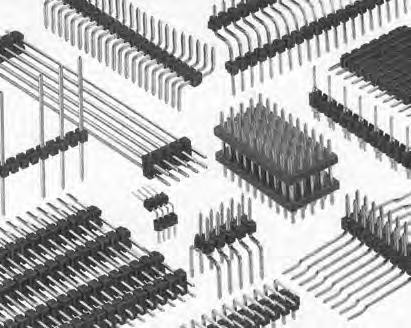

Specifické kolíkové spojovací konektory

Sortiment spojovacích konektorů vyráběných v rastru 1,27 mm, 2 mm a 2 mm jako standardní součást výrobního programu je doplněn o zákaznická provedení konektorů se specifickými kolíky různých délek a tvarů. Délka kolíků je volitelná mezi 6 až 68 mm, síla galvanického pokovení kontaktů může být stanovena dle platných norem a nebo určena přímo zákazníkem.

Ohyby kolíků a jejich specifické tvary jsou omezeny možnostmi strojového parku, tento je však poměrně rozsáhlý a stále je rozšiřován. Osazení lišty kontakty je rovněž volitelné a i tvary izolačního nosného tělesa konektoru lze upravovat.

Náročnější úpravy vždy závisí na finanční náročnosti celého projektu a vyplatí se zpravidla u větších zakázek.
