Nic proti základním měřením s osciloskopy – ve školní laboratoři nebo i běžném provozu mají své nezastupitelné místo. Jakmile ale začnete počítat šířku pásma na gigahertzy a rychlosti v řádu desítek miliard vzorků za vteřinu, budete již potřebovat o něco jinou měřicí techniku. Ve společnosti Rohde & Schwarz ji pro vás umí vyrobit a výbavou zde rozhodně nešetří. Přesto se najde jedna zásadní oblast, kde úspory spatříte na první pohled.
4 kanály od 4 GHz
Signálová integrita nebo špičková analýza v reálném čase. Slýcháme to na každém kroku a díky osciloskopům nové generace R&S® RTP a také jejich pěti modelům to nyní i uvidíme. Zde konkrétně na větším, a ještě zřetelnějším kapacitním dotykovém panelu s rozlišením Full HD a úhlopříčkou přes třináct palců. Výrobce ve své červnové zprávě [1] u displeje zdůrazňuje též poměr stran 16 : 9, takže se rychlé úpravy nebo i změny v nastavení přístroje nebudou se zobrazovanými průběhy nijak „prát“.
Z pohledu klíčových parametrů, pro které si měřicí techniku také vybíráme, máme nyní k dispozici šířku pásma od 4 GHz až do 16 GHz, nejvyšší vzorkovací rychlost 40 Gsamplů/s, vertikální rozlišení HD systému dosahující až šestnácti bitů, paměť o maximální kapacitě tři miliardy bodů na kanál a volitelně, s ohledem na zkoumání smíšených signálů, také šestnáct číslicových kanálů MSO. Analogové vstupy zde přitom obdržíme hned čtyři, ovšem u modelů R&S® RTP134B nebo RTP164B již počítejte s určitým omezením, protože jejich šířku pásma 13, resp. 16 GHz dostaneme pouze pro poloviční počet vstupů. Na bezmála dvacetikilogramovém zařízení s příkonem do jednoho kilowattu jinak očekávejte 64bitový operační systém Windows 10.
Nejen bity, ale i rozměry
Režim vysokého rozlišení pak u signálu aktivuje konfigurovatelnou filtraci typu dolní propusti. Hardwarově implementované filtry zde dále omezují rušení v reálném čase a pomáhají navýšit odstup užitečného signálu od šumu. Nejvyšší 16bitovou „metu“ máme proto k dispozici v pásmu až do 200 MHz, takže lze pozorovat i detaily, které by jinak ukrýval šum. K tomu všemu si můžete rovněž přičíst vertikální citlivost vstupu 2 mV/dílek nahrávající právě měření malých signálů, aniž by přitom docházelo k zásahům ze strany softwaru či omezením z pohledu maximální šířky pásma.

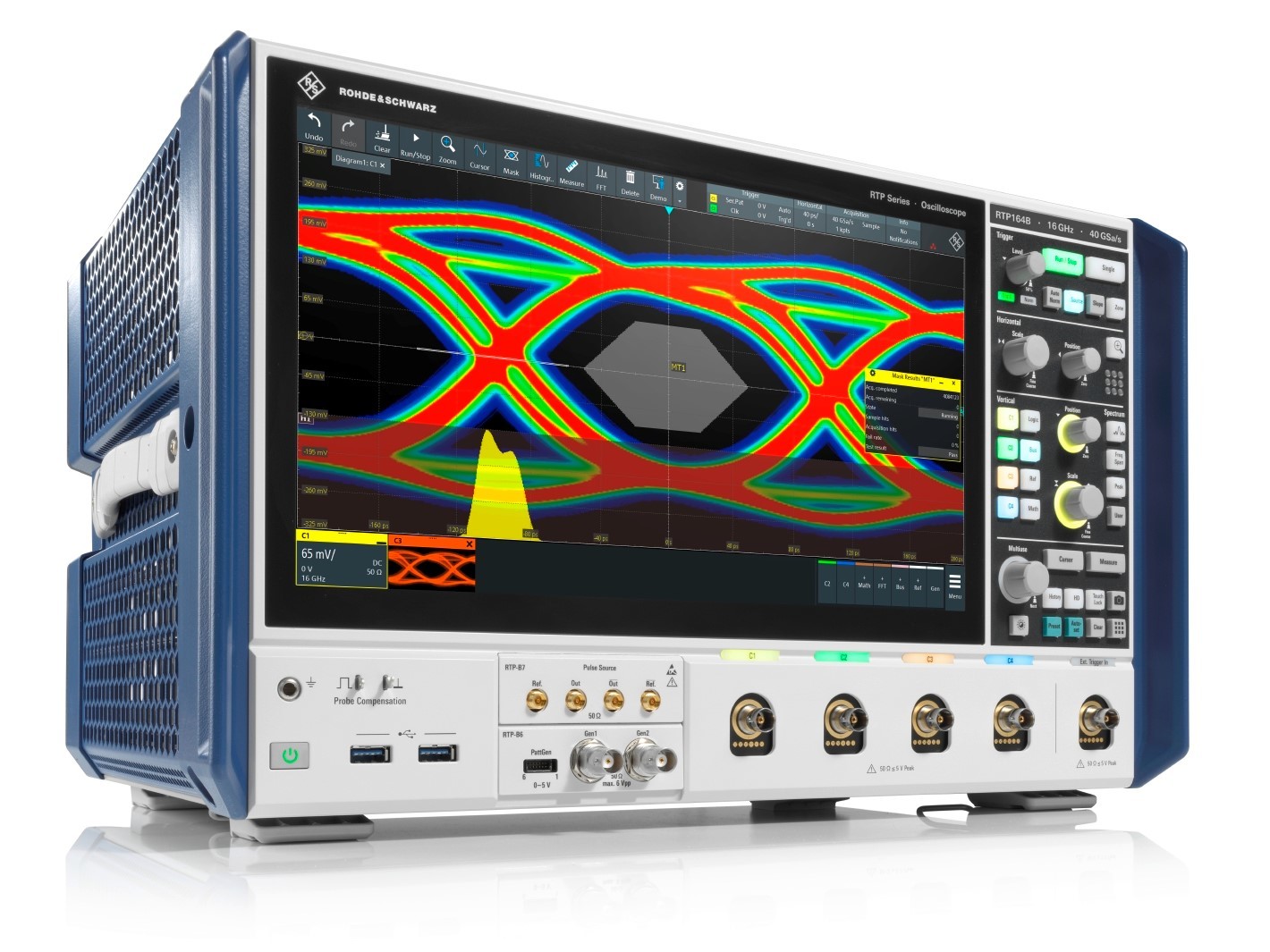

Obr. 1 Osciloskopy R&S® RTP164B představují v rámci pětice novinek se vzorkovací rychlostí 40 GS/s to nejlepší. Podívají se až do 16 GHz; foto: Rohde & Schwarz [1]

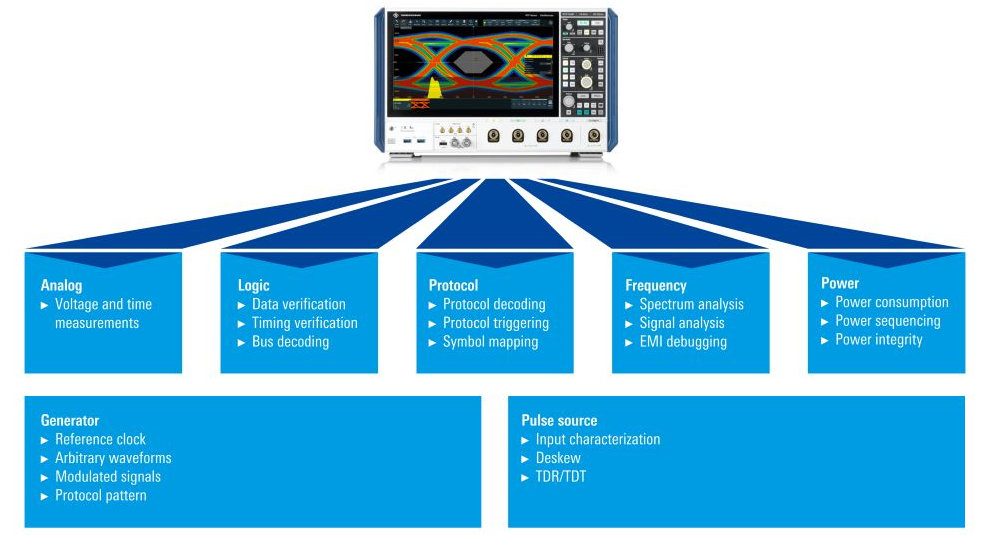

Obr. 2 V rámci jediného přístroje se pro účely časově korelované analýzy různých druhů signálů snoubí možnosti hned několika zařízení [2]

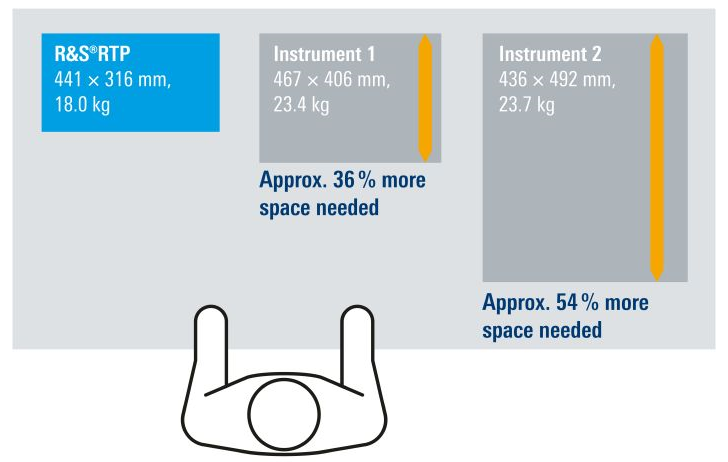

Obr. 3 Šetřit na správném místě znamená v případě nové měřicí techniky nezabírat zbytečně mnoho prostoru, a to ani navzdory většímu displeji [2]
Opomenout ale nesmíme ani vysoké rychlosti, kdy s osciloskopy R&S® řady RTP ve standardním provozním režimu zpracujeme a také zobrazíme přes 750 000 průběhů za vteřinu. Rychle a také spolehlivě, dokonce i v případě aktivního zvětšení či měření s kurzory lze proto rovněž zaznamenat signály, které se jinak vyskytují jen sporadicky. Jak ostatně plyne i z obr. 2, nová měřicí technika rozhodně má co nabídnout (a nepůjde jen o další upgrade šířky pásma či paměti). Abychom ale vysvětlili oblast nadhozenou v úvodu, kde se skutečně „šetřilo“, odkážeme ještě na poslední obrázek. Výkonné osciloskopy totiž na rozdíl od jiných přístrojů na pracovním stole určitě nebudou zbytečně zabírat spoustu místa. S další nabídkou stejného výrobce se pak můžete seznámit třeba v [3].
