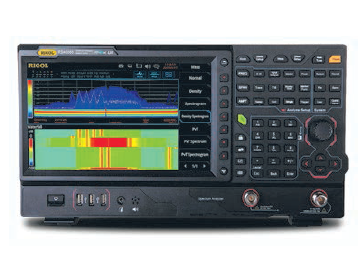

Spektrální analyzátor RSA 5000N

Spektrální analyzátory Rigol řady 5000 a 5000N jsou vysoce výkonné SA v reálném čase, včetně kompletní vektorové analýzy signálu a vektorové síťové analýzy u modelů 5000N.

Dle maximálního frekvenčního pásma se nabízí dvoje základní rozdělení na typy RSA 5062 s frekvenčním rozsahem od 9 kHz do 3,2 GHz a RSA 5065 rovněž od 9 kHz, ale až do 6,5 GHz, a to v rozlišení (RBW) min. 1 Hz.

Oba typy se také vyrábějí ještě ve variantě s tracking generátorem (-TG). Ten má pak na výstupu rozsah od 100 kHz do 3,2 GHz u modelu RSA 5032-TG a 6,5 GHz u modelu RSA 5062-TG. Rozsah výstupní úrovně je u těchto TG od –40 dBm do 0 s rozlišením 1dB.

Nejvyšší je pak u obou typů varianta s vektorovou analýzou (-N). Ta má možnost síťové vektorové analýzy (VNA), která umožňuje měření parametrů S11, S21 a DTF měření.

Naopak aplikace pro měření vektorové analýzy signálu (VSA), která umožňuje komplexní demodulační analýzu, obsahují všechny modely RSA 5000, avšak za příplatek jako option.

Ještě je potřeba zdůraznit, že varianty RSA 5000N pak v sobě už tracking generátory obsahují automaticky.

Šířka pásma analýzy v reálném čase je 25 MHz, ale může být až 40 MHz, ovšem ale také jako option, krom momentální akce – viz níže.

Za příplatek je ještě možnost dodání předzesilovače a aplikace měření EMI.

A nyní to nejzajímavější. V současné době nabízí firma Micronix, jako zástupce firmy Rigol v České a Slovenské republice k RSA řady 5000N (s vektorovou analýzou) bezplatný klíč s rozšířením na 40MHzovou analýzu v reálném čase a bezplatné doplnění SA předzesilovačem.

Přitom ceny SW klíčů, které tyto funkce „odemykají“, nejsou mimo tuto akci zanedbatelné:

– RSA 5000-B40 (Realtime Analysis Bandwidth) 32 375 Kč,

– RSA 5000-PA (Pre-amplifier) 8 875 Kč (ceny bez DPH).

V rámci výše uvedeného zvýhodnění je poskytnuta ještě navíc u konkrétního modelu − RSA 5032N − mimořádná sleva samotného přístroje 20 %. Tato akce na klíče a slevy platí u firmy Micronix do 30. 12. 2022. Co se týče spektrálních analyzátorů, tak toto zvýhodnění zahrnuje i typy RSA řady 3000N, kde jsou zdarma „optiony“ EMI a opět předzesilovače. U typů RSA 3015N, 3030N a 3045N jsou navíc v rámci této akce poskytovány mimo to slevy samotných přístrojů od 10 do 20 %, a to dle typu. Více informací naleznete na www.micronix.cz
