Bezplatné CAD prvky pre všetky bežné nástroje na návrh DPS

Ultra Librarian ponúka na bezplatné stiahnutie údaje CAD pre viac ako 16 miliónov elektronických komponentov. Používateľom sa stačí zaregistrovať a môžu si stiahnuť údaje pre všetky bežné systémy na návrh DPS. Ultra Librarian je najväčšia bezplatná knižnica komponentov na svete.

Zadarmo pre vývojárov

Keď vývojári elektroniky navrhujú zariadenie, často hľadajú a vkladajú doň nové komponenty. Pri výbere komponentu, ktorý sa má použiť, sa musia zohľadniť aj iné kritériá, nielen elektrické vlastnosti. Okrem ceny a dostupnosti zohráva úlohu aj prácnosť vytvorenia nového komponentu v nástroji na návrh DPS. Ultra Librarian ponúka priamy prístup k požadovaným modelom CAD.

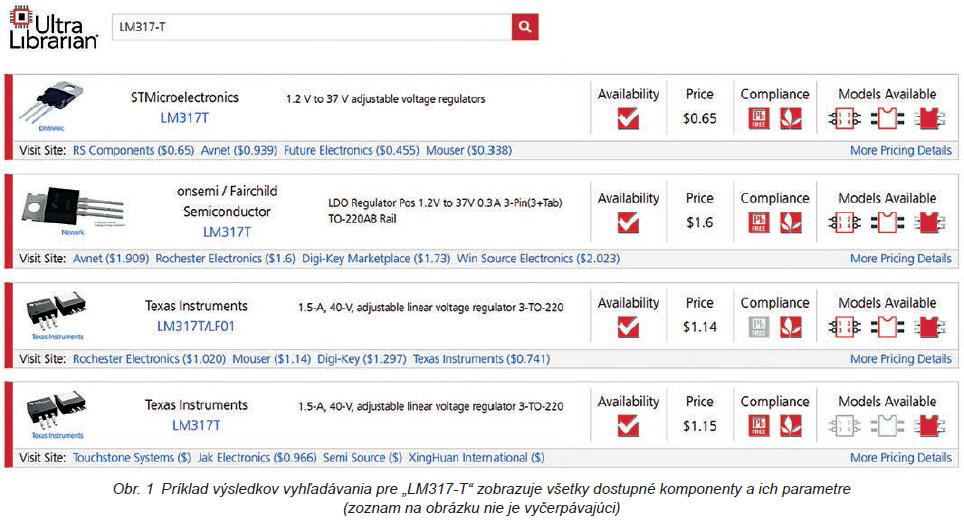

Vývojári majú po jednorazovej registrácii na stránke ultralibrarian. com prístup k údajom CAD viac ako 16 miliónov komponentov na bezplatné stiahnutie pre všetky bežné nástroje CAD. Napríklad zadaním „LM317“ pre nastaviteľný lineárny stabilizátor napätia sa zobrazí zoznam nájdených zhôd. Tento komponent dodávajú rôzni výrobcovia v rôznych vyhotoveniach. Po spresnení vyhľadávania, napr. „LM317 TO220“ alebo „LM317-T“, sa zoznam výsledkov výrazne skráti.

V prehľade výsledkov vyhľadávania sa zobrazujú informácie o všeobecnej dostupnosti a cene. Ultra Librarian tu na pozadí pristupuje k aktuálnym údajom rôznych distribútorov komponentov. Ďalšie informácie nájdete cez príslušné odkazy na distribútorov. Ikony súladu zobrazujú úroveň certifikácie komponentov podľa smerníc o „bezolovnatosti“ a „RoHS“.

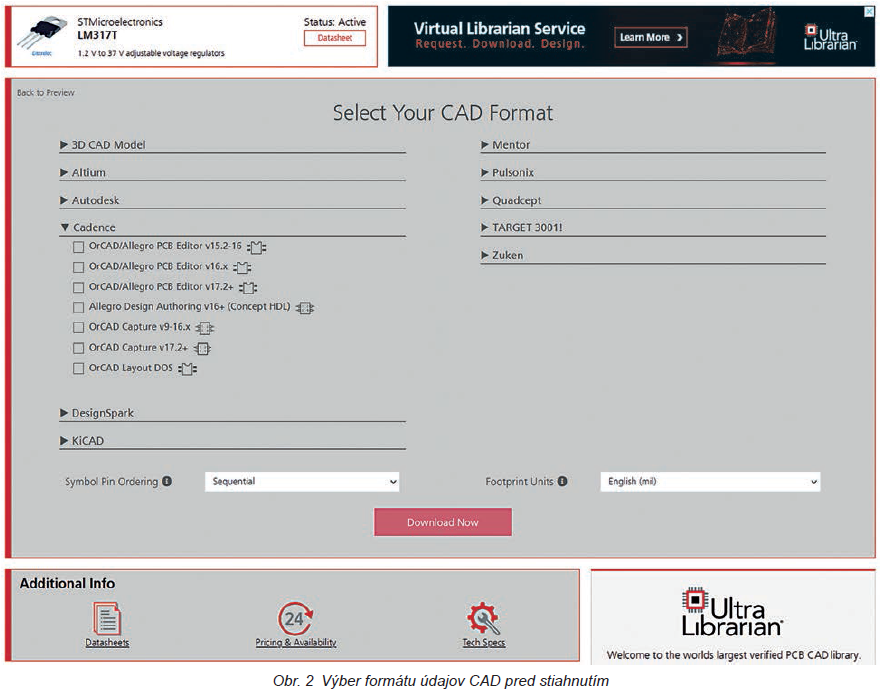

Po výbere komponentu môže používateľ kliknúť na „Models Available“ (Dostupné modely), vybrať požadovaný formát CAD a stiahnuť si údaje CAD.

Schematické symboly dôsledne zodpovedajú medzinárodne platnej norme ANSI Y32.2-1975 (opätovne potvrdenej v roku 1989) a boli vytvorené v jednotnej farebnej schéme. Plôšky súčiastok (pady) na povrchovú montáž (na DPS) sú dimenzované podľa normy IPC-7351B, ktorú podporujú všetci výrobcovia DPS, osadzovacie firmy alebo EMS.

Údaje sa ponúkajú priamo v príslušnom formáte CAD bez potreby ďalšej konverzie. V súčasnosti je podporovaných 24 formátov rôznych dodávateľov.

Možno dokonca zadať, či rozmery komponentov majú byť v imperiálnych, alebo metrických jednotkách.

Pre viac ako 80 % komponentov je k dispozícii aj príslušný 3D STEP model. 3D modely sú optimalizované na použitie v nástrojoch na návrh DPS a môžu sa použiť na 3D vizualizáciu DPS. Niektoré nástroje na návrh DPS môžu použitím týchto 3D modelov vykonať aj kontrolu vzájomných kolízií komponentov.

Počet stiahnutí je obmedzený na 50 komponentov za deň na jedného používateľa, čo žiadneho vývojára doteraz reálne nelimitovalo.

Ak komponent nie je v online knižnici k dispozícii, vývojári môžu poslať svoju požiadavku. Požiadavky sa zaraďujú do fondu požiadaviek, avšak bez povinnosti spracovania a pridania do knižnice.

Dobre udržiavaná firemná knižnica

Spoločnosti s viacerými vývojármi a návrhármi DPS majú zvyčajne centrálnu knižnicu komponentov. Rôzni ľudia vytvorili v rôznom čase rôzne komponenty a symboly. To má za následok osobné interpretácie a štýly výkresov.

Ultra Librarian ponúka firmám za poplatok službu revízie a zjednotenia knižnice DPS. Skúsení knihovníci uplatnia pri tvorbe symbolov a padov na povrchovú montáž platné normy alebo vnútropodnikové pravidlá. Následne už všetky komponenty budú konfigurované podľa platných noriem a zjednotenej farebnej schémy. Jednotná a overená knižnica v spoločnosti zvyšuje spoľahlivosť návrhu DPS.

Používatelia OrCAD Capture majú integrovaný prístup k informáciám o komponentoch aj priamo v schematickom editore na integračnej platforme OMNYA, vyvinutej spoločnosťou FlowCAD.

Služby pre výrobcov komponentov

Údaje CAD pre návrh DPS možno vytvoriť na základe katalógových listov a doplnkových informácií. Všetky geometrie a parametre sa zadávajú v prostredí tvorenom samotným programom Ultra Librarian. Následne si možno vytvoriť symboly, podložky na povrchovú montáž a krokové modely 3D pre všetky populárne nástroje na návrh DPS.

Táto služba pre výrobcov je spoplatnená. Údaje CAD nových komponentov sú okamžite sprístupnené celosvetovej komunite návrhárov a komponenty sa tak dajú rýchlo a jednoducho integrovať v nových návrhoch (Design In).

Údaje CAD môžu ponúknuť na stiahnutie aj výrobcovia komponentov na svojich webových sídlach. Táto služba sa ďalej používa pre špeciálne diely, navrhnuté na zákazku, a poskytuje sa len určitým vybraným používateľom alebo na základe dohody o zachovaní mlčanlivosti (NDA) po povinnom prihlásení.

Referenčné návrhy

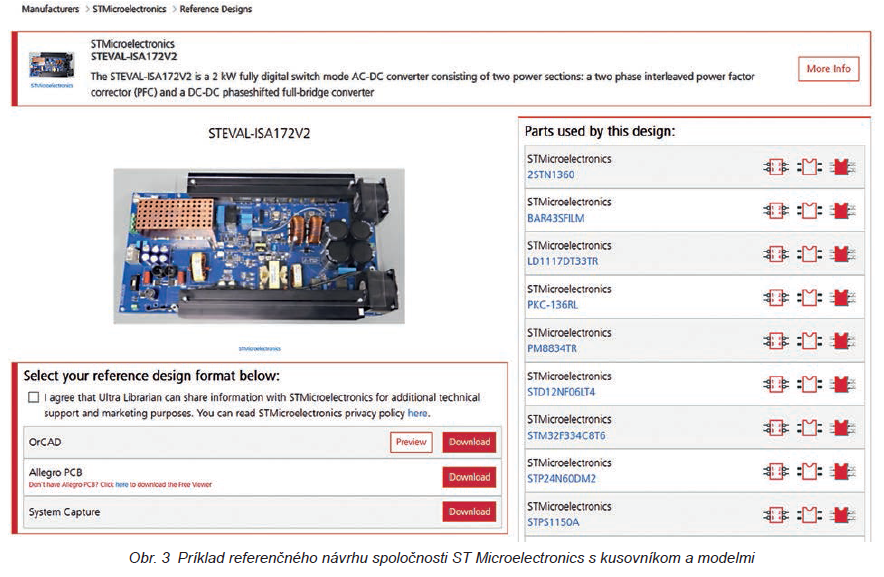

Novinkou v Ultra Librarian je ponuka referenčných návrhov. Tu sa ponúkajú drobné obvodové moduly obsahujúce nielen samotný modul, ale kompletnú funkčnú skupinu s periférnymi obvodmi (napr. menič striedavého na jednosmerný prúd). Referenčné návrhy sú, samozrejme, k dispozícii v rôznych formátoch CAD aj so symbolmi, padmi na povrchovú montáž, 3D modelmi a kusovníkmi. Časti obvodov sa dajú ľahko importovať a používať vo väčšine nástrojov na návrh DPS ako hierarchický blok so zoznamom sietí.

Záver

Dostupnosť údajov CAD zohráva pri výbere komponentov čoraz významnejšiu úlohu. Ultra Librarian ponúka celosvetovej komunite vývojárov DPS prístup k novým komponentom a zrýchľuje návrh.

Viac informácií www.FlowCAD.com
