Taky se od vás očekává, že zastanete spoustu práce? V tom případě asi nechcete být zbytečně vyrušováni. Nové 32bitové mikrokontroléry skupiny RX660 od společnosti Renesas Electronics jsou na tom podobně [1]. Díky své výbavě, ale také schopnostem se proto uplatní nejen v domácích spotřebičích, ale též průmyslové sféře, včetně robotiky.
5 V i CAN FD
Ve vyšších řadách univerzálně využitelných mikrokontrolérů, mainstreamové skupině RX600, a také u špičkových RX700 (na stránkách časopisu DPS viz také [2]) se navíc bude jednat o první produkt, který je díky svému širokému rozsahu provozního napětí od 2,7 V až do 5,5 V kompatibilní právě s 5V napájením. V praxi to pak může znamenat skvělou odolnost nových prvků RX660 vůči všudypřítomnému rušení, resp. i značným elektromagnetickým interferencím, zatímco zde nejsou vyžadovány žádné vnější indukční prvky, které by zmíněné vlivy potlačovaly – tak jak to dnes např. pozorujeme u spousty 3V MCU, takže se nám celý návrh dále zjednodušuje. Jádro CPU RXv3 (721CoreMark) bude navíc s předpoklady ke stabilnímu zpracování aritmetických operací a dosažení vynikajících vlastností systému v reálném čase taktováno na kmitočtu 120 MHz, který také uvažujeme při čtení z paměti Flash.
Za zmínku však stojí též počet skutečných I/O pinů pro univerzální využití, který se v porovnání s dřívějšími obvody RX210, které jsou rovněž kompatibilní s 5 V, nyní zvyšuje přibližně o 10 %. Roste nám tak i počet různých snímačů, které lze v rámci stejného typu pouzdra zapojit. Případný upgrade systému lze proto nyní provést zase o něco snadněji. Ale nejen to. Z pohledu periferní výbavy máme v rámci MCU rodiny RX poprvé k dispozici možnosti, které zde vývojářům nabízí vestavěný kontrolér CAN FD umožňující rychlou výměnu dat poplatně standardu ISO 11898-1:2015, zejména pak v průmyslových sítích. K tomu si ještě přičtěte přesnost rychlého on-chip oscilátoru ±1,0 %, kterou výrobce u takového produktu zajišťuje poprvé. Provedení pouzder typu LFQFP nabízí pro MCU skupiny RX660 od 48 až do 144 vývodů, resp. až 134 pinů GPIO s otevřeným kolektorem a již nastíněnou odolností vůči 5 V (pro srovnání − MCU RX210 jich měly o 11 méně). Paměť Flash pojme až 1 MB, zatímco SRAM nabízí prostor o velikosti 128 kB.

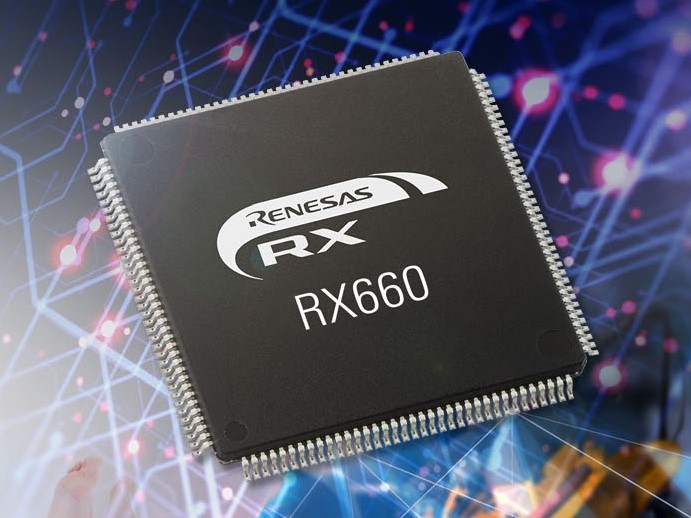

Obr. 1 MCU RX660 od Renesas, taktované na 120 MHz, patří v řadách RX rozhodně k tomu lepšímu [1]
Z pohledu navazující podpory počítejte i s dvojicí vývojových desek, Target Board + Starter Kit, a nebyla by to ani společnost Renesas, pokud by znovu nepřišla s další vítěznou kombinací, kterých má nyní k dispozici už více než tři stovky. Návrh vystavěný okolo MCU RX660 zde konkrétně řeší záložní síťový zdroj UPS vybavený rozhraním Bluetooth® Low Energy.

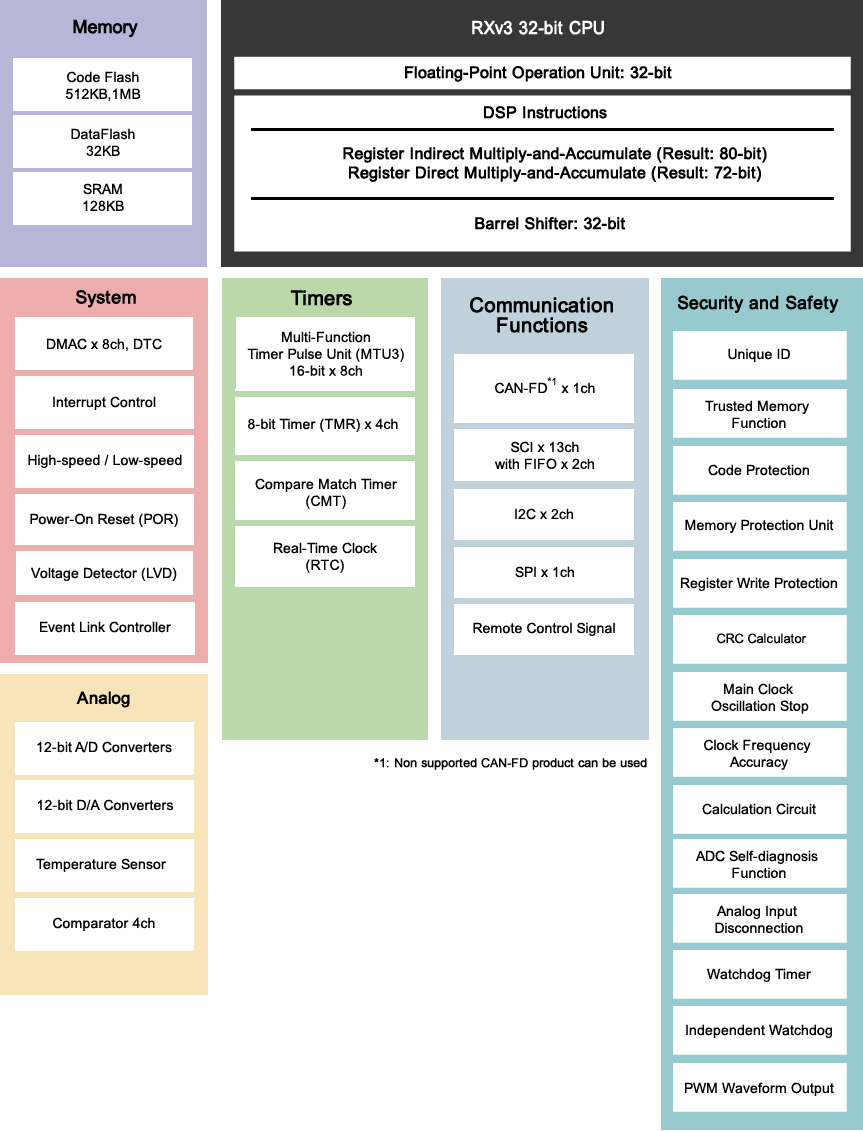

Obr. 2 K možnostem nových MCU. Rozvržení vývodů je kompatibilní se stávajícími produkty RX, podobně jako periferní funkce [3]
