G jako generátory, ale i gigahertzy

Při měření a testování vysokorychlostních systémů budou zapotřebí nejen výkonné osciloskopy, ale také rychlé a precizní generátory průběhů. Nedávné novinky od firem Siglent, Rigol Technologies a také Keysight Technologies ze září a října loňského roku se zahanbit určitě nenechají. Vždyť také v různých souvislostech pokaždé skloňují předponu „giga“.

Třeba i 20 GHz

Jako první tu máme nové generátory vysokofrekvenčního nebo také mikrovlnného signálu řady SSG5000A od společnosti Siglent [1]. Ve společné skupině „RF generátorů“, která dále zahrnuje přístroje SSG3000X pracující do 3,2 GHz nebo také SSG5000X s kmitočtovým rozsahem až 6 GHz, půjde nyní o to nejlepší. Vždyť zde také se dvěma modely pokrýváme v režimu CW pásmo od 9 kHz do 13,6 GHz (verze SSG5083A), nebo dokonce až do 20 GHz (varianta SSG5085A).

Díky výkonnostní řadě „A“ představené v roce 2021, tedy asi dvacet let od vývoje jejich prvního osciloskopu, kterým vše také začalo, může nyní výrobce cílit na mnohem složitější aplikace s přesahem až do 26,5 GHz. Tomu ostatně odpovídají též vlastnosti dalšího nového přístroje, spektrálních analyzátorů SSA5000A, které jsme na stránkách DPS Elektronika od A do Z představili již dříve v [2].

Generátory RF/MW signálu řady SSG5000A z obr. 1 budou tedy schopné zajistit precizní sinusové průběhy až do 20 GHz. Spektrální čistota, nízký fázový šum na úrovni –120 dBc/Hz (@1 GHz, offset 20 kHz, typ.) a také způsob řízení z nich činí ideální nástroje pro vf místní oscilátory LO v řadě aplikací, které se jinak nevyhýbají ani letectví, radarům, kvantové fyzice, testům komunikačních modulů (zde např. ve spojení s vektorovým signálovým generátorem Siglent SSG5000X-V) nebo též ověřování elektronických součástek, ať již v rámci výzkumu, či vývoje nebo následné výroby.

Výrobce umožňuje jak frekvenční, tak i úrovňové rozmítání, podporuje analogové modulace AM, FM či PM s vnitřním, vnějším či „Int+Ext“ zdrojem, pulzní modulaci, generování posloupnosti pulzů apod.

V kolonce „External I/Q Modulation“ však bude pokaždé stát NE. Rozlišení zde u amplitudy činí 0,01 dB a v případě nastavení kmitočtu pak 0,001 Hz. Úrovňově se pohybujeme mezi –130 dBm a 25 dBm, přičemž chyba zde nepřekračuje typických 0,7 dB.

Zařízení s logem Siglent bude s obsluhou komunikovat prostřednictvím pětipalcového, kapacitního dotykového TFT panelu (a třeba i myši nebo klávesnice), příp. též webového prohlížeče pro dálkové ovládání řešené přes počítače a mobilní terminály. Standardně jsou k dispozici rozhraní USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet) a volitelně pak i GPIB.

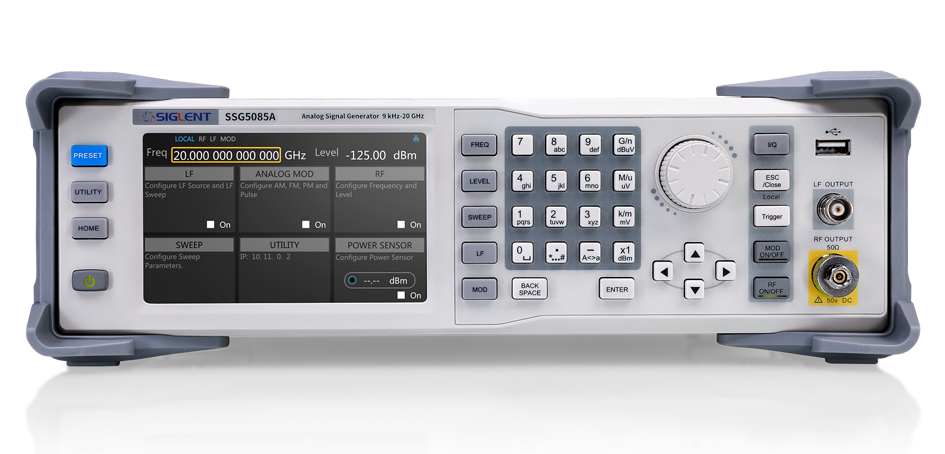

Obr. 1  Nový generátor vf signálu SSG5085A firmy Siglent [1]

Kanálů není nikdy dost

Stejným kmitočtovým záběrem až do 20 GHz se mohou pochlubit i nové vícekanálové generátory mikrovlnného signálu řady DSG5000 od společnosti RIGOL Technologies (2 U, full rack). Modelů je tentokrát celkem osm a lišit se budou jak maximální frekvencí 12, resp. 20 GHz, tak i počtem výstupů, které mohou být dva, čtyři, šest, ale třeba i rovných osm – a to nezávisle. Spojovat je bude typická přesnost amplitudy ±1,1 dB nebo také fázový šum pod –133 dBc/Hz (@1 GHz, offset 10 kHz). Zařízení uvažují dlouhodobou fázovou stabilitu mezi kanály ±1 % a k dobru dávají též panel s úhlopříčkou 3,5 palce [3].

Poslední z novinek v této oblasti pak zahrnuje generátory AWG M8199B firmy Keysight se vzorkovací rychlostí až 256GS/s, analogovou šířkou pásma přes 80 GHz nebo znovu až osmi souběžně pracujícími synchronizovanými kanály. Na webu jsme o nich psali v [4].
