Různé podoby napájení. Osciloskopy GW řeší spínané zdroje, ale i sondy

Při běžné práci techniků, vývojářů, ale třeba i učitelů nelze podceňovat ani význam osciloskopů, které svou šířkou pásma zdaleka nedosahují hranice vymezené jedním gigahertzem. Stovky MHz mnohdy bohatě stačí, stejně jako v nabídce měřicí techniky takového typu od společnosti GW Instek.

Známý výrobce zde ve dvou skupinách, pro které jsou příznačné buď stolní (DSO), nebo také přenosné modely, přichází s celou řadou přístrojů a nově i jednou vlajkovou lodí. Za označením GDS-3000 proto nyní následuje velké písmeno A.

650 MHz jako další meta

Přijde vám zmíněná řada osciloskopů povědomá? Nám taky – na stránkách časopisu DPS Elektronika od A do Z jste o nich již dříve mohli číst např. v [1]. V říjnu 2022 pak firma GW Instek představuje nové řešení vlajkového typu [2], které je možné v základním náhledu popsat šířkou pásma nejen 350 MHz (model GDS-3352A), ale také 650 MHz (verze GDS-3652A), vzorkovací rychlostí v reálném čase 5 GS/s, platnou pro poloviční počet kanálů, resp. 2,5 GS/s, budeme- -li je uvažovat všechny, pamětí o velikosti dvě stě miliónů bodů na kanál, rychlostí 200 000 wfm/s a třeba též TFT LCD panelem s úhlopříčkou lehce přes deset palců a rozlišením 800 × 480 bodů.

Výrobce na svých stránkách oficiálně počítá jen se dvěma vstupními analogovými kanály [3], ovšem z další platné dokumentace na webu vyplývá i jejich možný dvojnásobek, což by také dávalo mnohem větší smysl. Volitelně zde bude každopádně k dispozici šestnáct dalších číslicových kanálů logického analyzátoru se šířkou pásma 200 MHz a rychlostí vzorkování 1 GS/s na kanál (DS3A-16LA), pro někoho možná i rozhraní GPIB (DS3A-GPIB) a především pak rozšiřující software „Power Analysis“ (DS3A-PWR), ke kterému se ještě dostaneme. V rámci volitelného příslušenství samozřejmě nesmí chybět ani spousta vhodných měřicích sond – pasivních, vysokonapěťových rozdílových, ale také těch pro měření proudu, třeba až do 200 A či 300 kHz (1MHz varianta je pak např. omezena proudem 70 A) s důrazem na jednoduchý způsob využití, kdy máme výstup napájení ±12 V / 500 mA pro vybrané typy proudových sond rovnou k dispozici na pravém boku osciloskopu. K tomu všemu si u osmibitových přístrojů nové řady GDS-3000A o rozměrech 420 × 253 × 113,8 mm a hmotnosti přibližně 4,6 kg dále připočtěte i tříletou záruku, ovšem s výjimkou sond či LCD panelu.

Když už napájení, tak se vším všudy

U novinek bychom samozřejmě mohli dále hovořit o dvoukanálovém spektrálním analyzátoru pracujícím až do 2,5 GHz, generátoru libovolných průběhů AWG se stejným počtem kanálů, vzorkovací rychlostí 200 MS/s, vertikálním rozlišením 14 bitů nebo maximální frekvencí 25 MHz, který je včetně související funkce FRA pro účely „Frequency Response Analysis“ již standardní součástí přístroje, 12bitovém režimu, třiceti osmi automatických funkcích měření, spouštění a dekódování sériových sběrnic I²C, UART, CAN či LIN, příp. i fyzicky dostupných rozhraních, včetně USB či ethernetového portu.

Jenže my chceme u osciloskopů série GDS-3000A vyzvednout právě rozšiřující skupinu celkem třinácti měření, kterými výrobce reaguje na každodenní potřeby v oblasti spínaných zdrojů napájení a jejich testování. Vývojářům zde pomohou řešit kvalitu napájení, spínací ztráty, harmonické zkreslení, zvlnění, nárazové proudy, modulace, bezpečné pracovní oblasti SOA, přechodové odezvy, dosahované účinnosti, křivky B-H, analýzy řídicí smyčky, činitele PSRR nebo též analýzy Power On/Off.

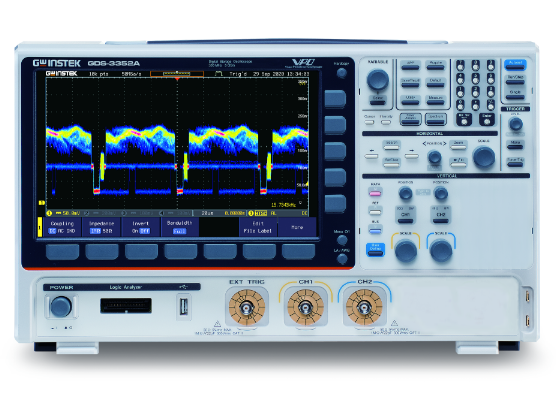

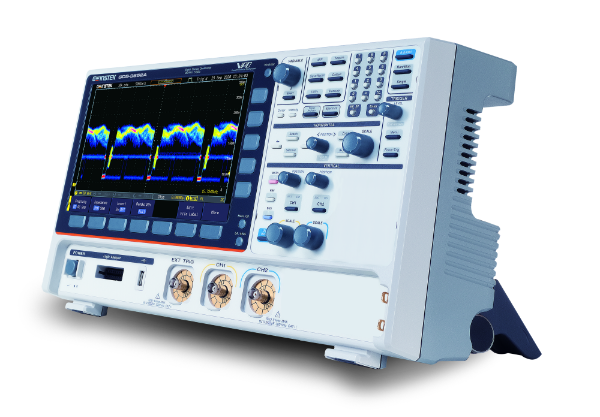

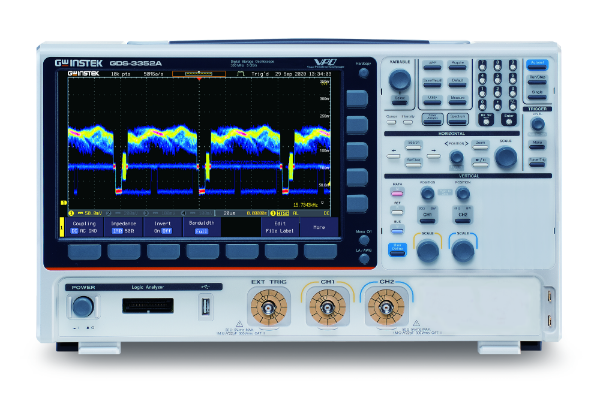

Nové dvoukanálové osciloskopy firmy GW Instek řady GDS-3000A nabídnou šířku pásma 650 MHz, vzorkovací rychlost 5 GS/s, ale i spoustu dalších funkcí, které od vlajkové lodi očekáváte [3]
