Dvě nové řady osciloskopů s vertikálním rozlišením 12 bitů. Poznejte rozdíl díky vlastnímu čipsetu ASIC

Firma RIGOL Technologies vyvinula pro svou další generaci osciloskopů dva nové prvky ASIC. Díky vlastnímu čipsetu ASIC Centaurus RIGOL nyní definuje nové standardy, zatímco s rodinami DHO1000 a DHO4000 vypouští do světa dvě řady HD osciloskopů s vertikálním rozlišením 12 bitů.

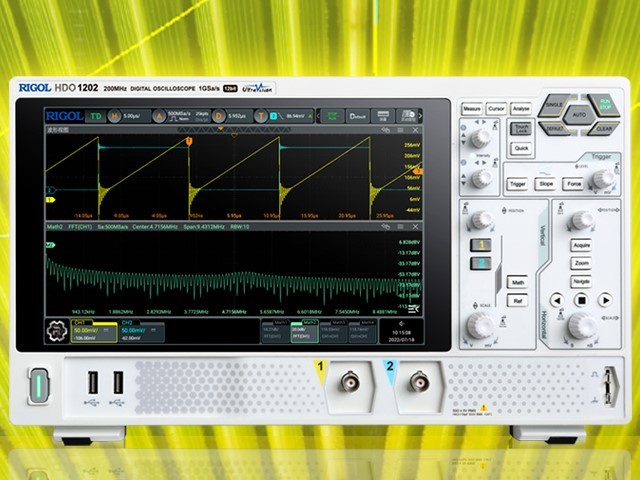

Série DHO1000 nabízí vzorkovací rychlost 2 GS/s a je k dispozici se dvěma, ale i čtyřmi kanály o šířce pásma 70, 100 a 200 MHz. Paměť zde dosahuje max. velikosti 100 Mpts. Řada DHO4000 pak byla navržena pro šířky pásma 200, 400 a 800 MHz a s ještě rychlejším vzorkováním, až 4 GS/s. Obsahuje čtyři analogové kanály a nabídne paměť o velikosti až 500 Mpts. Na vertikální ose lze pracovat s citlivostí již od 100 μV/dílek (série DHO4000), resp. 500 μV/dílek (DHO1000). Řada DHO4000 také počítá se dvěma různými impedancemi (1 MΩ, 50 Ω).

Dva nové ASIC dosahují velmi nízké úrovně rušení, zhruba 18 μV_rms (pro DHO4000) nebo 50 μV_rms (v případě DHO1000). Podobě jako u dalších tříd osciloskopů RIGOL se výrobce i zde zaměřil na spojení vysoké rychlosti vzorkování, velké paměti a velmi vysoké rychlosti měření. S vertikálním rozlišením 12 bitů lze nyní měřit i ty nejmenší odchylky amplitudy. U obou zařízení je také možné aktivovat režim s vysokým rozlišením až 16 bitů. Skutečně vysoká rozlišení, jak pro horizontální, tak i vertikální osu, se dále snoubí s obrovskou pamětí a rozšiřují se tím i možnosti pro analýzu.

Typické aplikace zde zahrnují analýzu spojenou s měřením spínacích vlastností v oblasti zdrojů napájení, automatizované testy ve výrobě, analýzu protokolů pro sériové sběrnice v automobilové elektronice, měření elektronických zapojení, vývoj a mnoho dalšího.

Díky „Ultra Acquire“ pak firma RIGOL integrovala u obou řad novou formu analýzy, kdy také dosahuje velmi vysoké rychlosti při spouštění na úrovni 1 500 miliónů wfm/s. Bude proto možné snadno změřit velmi rychlé nebo i krátké a sporadicky se vyskytující události. Veškerá zařízení mají velký, barevný kapacitní HD dotykový panel s úhlopříčkou 10,1 palce (1024 × 800 bodů) s 256 úrovněmi intenzity a barevnými tóny pro přesné a zřetelné zobrazení signálu. Za účelem zajištění maximální flexibility pak řada DHO4000 umožňuje použít standardní baterie typu 18650 a pracovat bez ohledu na dostupnost síťového napájení.

K dispozici jsou různé volby spojené se spouštěním, matematickými výpočty a zobrazováním (rozšířená FFT s 1 miliónem bodů, maskování, analýza napájení), integrovaná funkce pro vyhledání signálu, stejně jako všechny obvyklé možnosti analýzy protokolu sériové sběrnice a funkce spouštění. Výčet kompletních možností měření pak zakončuje vestavěný voltmetr a frekvenční čítač. Hodit se rovněž mohou různá rozhraní, jako je USB3.0-Host, USB3.0-Device, HDMI, LAN (10/100/1000 Base-T) či AUX OUT.

Výrobce také nabízí celou řadu příslušenství – aktivní a pasivní sondy, vysokonapěťové sondy (rozdílové / single – ended), rozdílové proudové kleště (až do 500 A), instalační 19palcový rám, SW ovladače, pokud jde o známé balíčky a vysokoúrovňové jazyky, stejně jako moderní a rychlé, vzdálené webové ovládání prostřednictvím LAN. Hardware se pyšní ovládacími knoflíky s optoelektrickými enkodéry, které zajistí minimální opotřebení, a tudíž i dlouhou životnost.

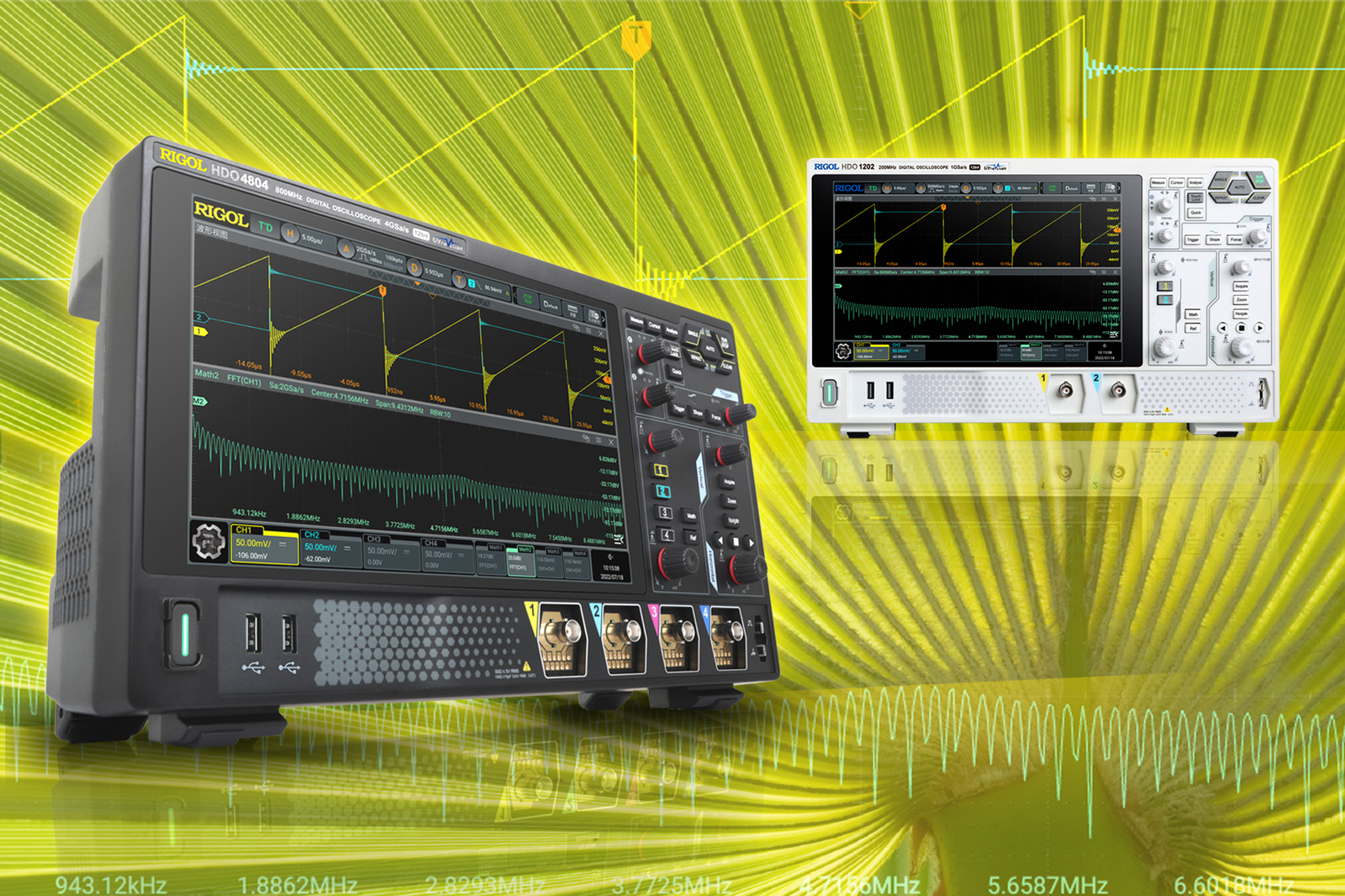

Obr. 1  Společnost RIGOL aktuálně definuje nové standardy. Vše přitom demonstruje na dvou řadách HD osciloskopů s vertikálním rozlišením 12 bitů, rodinách DHO1000 a také DHO4000

A jako speciální bonus zde firma RIGOL nabídne i spoustu možností rozšíření – větší šířky pásma nebo rozšíření paměti na základě upgradu softwaru. Osciloskop má standardně implementováno sériové spouštění a dekódování (SPI, I²C, RS232 / UART, CAN a LIN). Riziko špatného rozhodnutí při nákupu je tedy minimalizováno, protože zde můžete začít s poněkud nižší výbavou přístroje a teprve později si vše přizpůsobit rostoucím a třeba ještě náročnějším požadavkům na laboratorní měření.

Jak má společnost RIGOL ostatně ve zvyku, neslibuje ani tentokrát zbytečně mnoho věcí a kompletně rozšiřitelné osciloskopy nabízí raději s nejlepším poměrem cena/výkon. Každého uživatele pak jistě potěší dobře známá tříletá záruka RIGOL.

www.rigol.eu
