Izolátory pro vzájemné galvanické oddělení obvodů jsou stále populárnější integrované obvody sloužící k zajištění zvýšené bezpečnosti zařízení a vzájemnému oddělení signálových cest. Izolátory v mnoha aplikacích nahrazují s oblibou používané optočleny. Na rozdíl od optočlenů izolátory nedegradují časem díky absenci LED na primární straně.

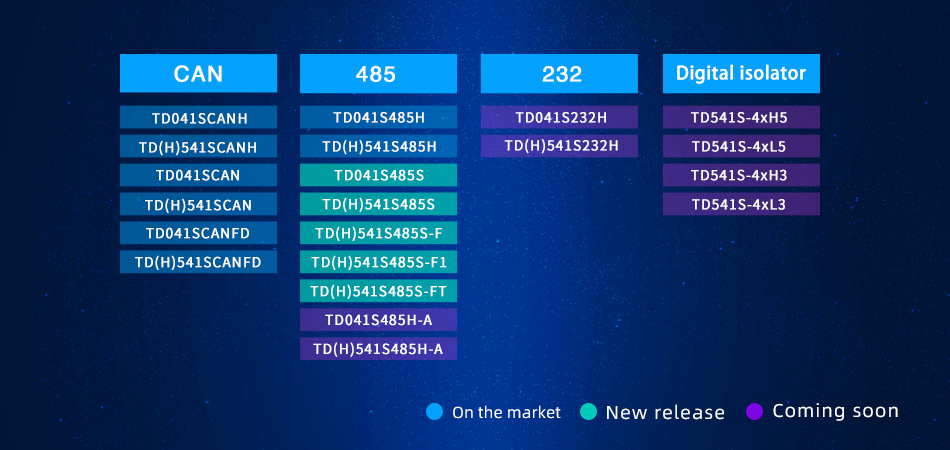

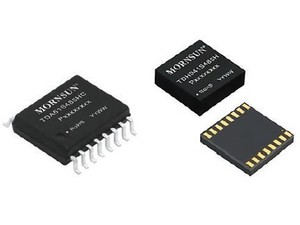

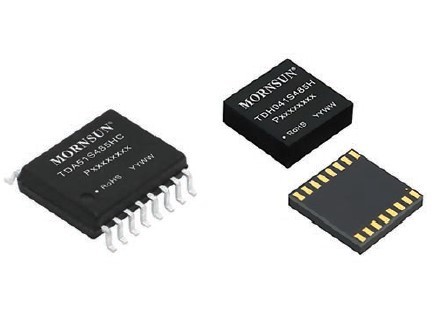

Pro přenos signálu je zde použita kapacitní vazba, čímž je dosaženo velmi vysokých přenosových rychlostí při zachování nízké spotřeby a definovaného zpoždění signálu. Firma MORNSUN se svým rozmanitým portfoliem zařadila k firmám, které podobné obvody vyrábějí již delší dobu a nabízí zde ucelené řady produktů. Svou technologií nezůstává pozadu ani za dominantními hráči a nabízí své technické řešení nejen pro izolaci signálové cesty, ale také pro izolované napájení. Pro izolované napájení (pokud je integrováno) je v těchto izolátorech použita induktivní vazba mezi primární a sekundární stranou. Izolační bariéra je na bázi polyamidu a pracovní kmitočet zdroje je 70 MHz. Izolátory jsou v provedení integrovaných obvodů v pouzdru SO a DFN. K dispozici jsou i starší generace v pouzdrech DIP, SMD nebo modulu na plošném spoji. Obvody splňují také požadavky dle AEC-Q100.
Izolátory pro rozhraní RS232

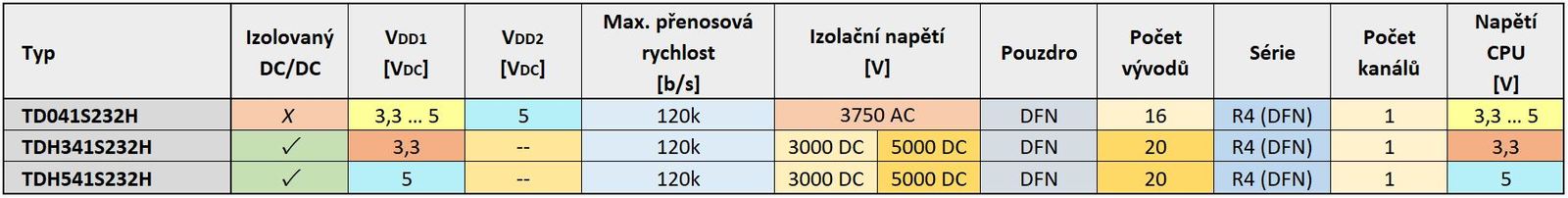

Sériové rozhraní RS232 je jedním ze základních a velmi rozšířených komunikačních prostředků v procesorové technice. Často je potřebné galvanické izolování jednotlivých částí systémů a zde je velmi vhodné místo pro použití RS232 izolátoru. Výrobce nabízí obvody pro napájecí napětí 3,3 nebo 5 V při přenosové rychlosti až 120 kb/s a s izolační bariérou 3000/5000 VDC nebo 3750 VAC dle typu. Provedení těchto izolátorů je pouze v pouzdru DFN se 16 nebo 20 vývody. Zákazníci, kteří mají motiv plošného spoje vytvořený pro konkurenční obvody v pouzdru SO16/SO20 mohou tyto obvody bez obav použít, neboť motiv plošného spoje zůstává stejný.
Izolátory pro rozhraní RS232
Izolátory pro sběrnici CAN

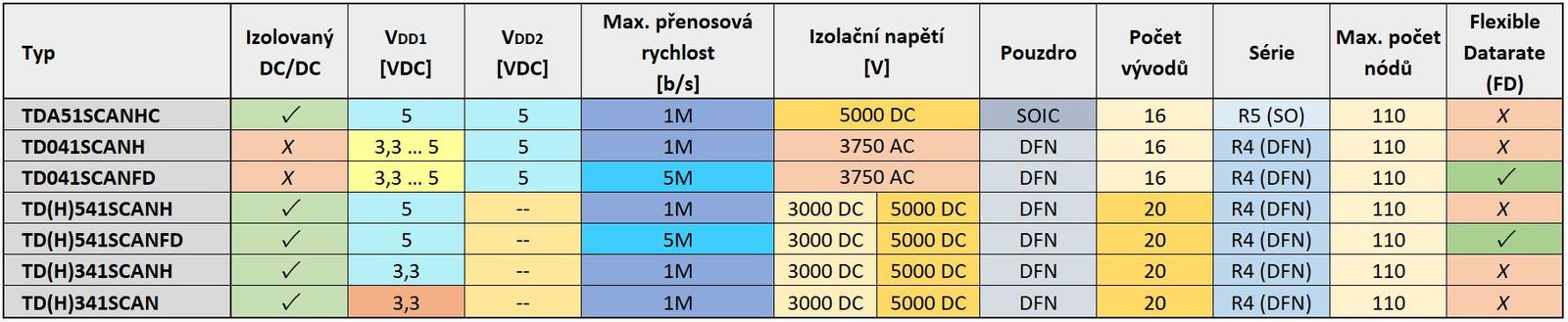

Sběrnice CAN je velmi rozšířená v automobilovém průmyslu, kde se stala dominantním komunikačním prostředkem. V současnosti je díky své robustnosti implementována také do průmyslových řídicích systémů, kde si již našla vedle sběrnice RS485 také své místo a je běžně implementována v dnešních procesorech. Izolátory pro CAN jsou tedy také v nabídce firmy MORNSUN, a to jak v provedení s integrovaným izolovaným zdrojem, tak bez něj. K dispozici jsou dále provedení pro napájecí napětí 3,3 nebo 5 V. Stejně jako u obvodů pro RS232 nebo RS485 jsou zde provedení v pouzdru SO a DFN. K dispozici je také provedení FD (Flexible Date Rate). Některé obvody jsou pinově kompatibilní s konkurenčními obvody.
Izolátory pro sběrnici CAN
Izolátory pro sběrnici RS485 / RS422

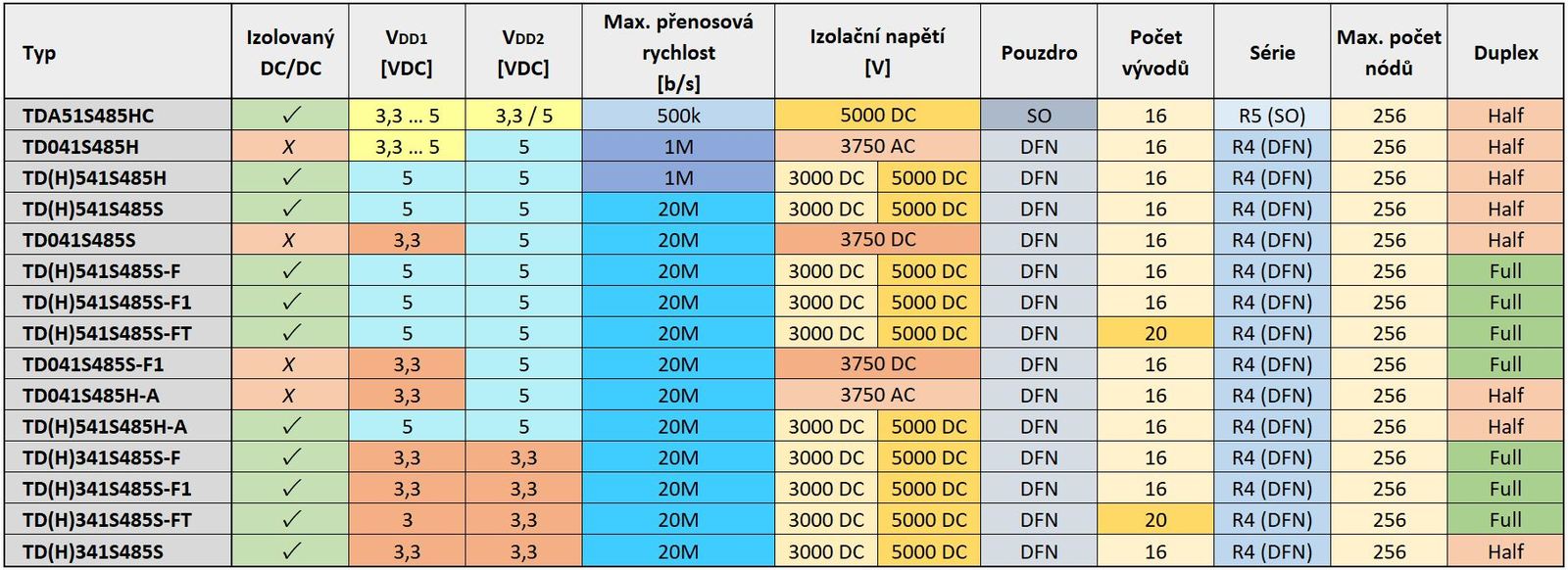

Sběrnice RS485 a RS422 jsou doménou hlavně v automatizační technice, kde se již používají velmi dlouhou dobu. Tyto poměrně rychlé a variabilní sběrnice s komunikační schopností až stovek metrů si našly uplatnění v průmyslovém odvětví se zarušeným prostředím. Z důvodů připojování celků s různými potenciály je někdy potřeba galvanicky oddělit jednotlivé obvody a izolátory jsou tím správným řešením. Izolátorem lze velmi vhodně oddělit jednotlivé signálové části, ale díky integrovanému izolovanému zdroji také napájet sekundární část izolátoru. Izolátory jsou nabízeny pro bariéru od 3000 do 5000 V, napájecí napětí 3,3 nebo 5 V s přenosovou rychlostí až 20 Mb/s. Provedení obvodů je buď poloduplexní, nebo s plným duplexem. Některé obvody jsou také pinově kompatibilní s konkurenčními obvody.
Izolátory pro sběrnici RS485 / RS422
Digitální izolátory – I/O

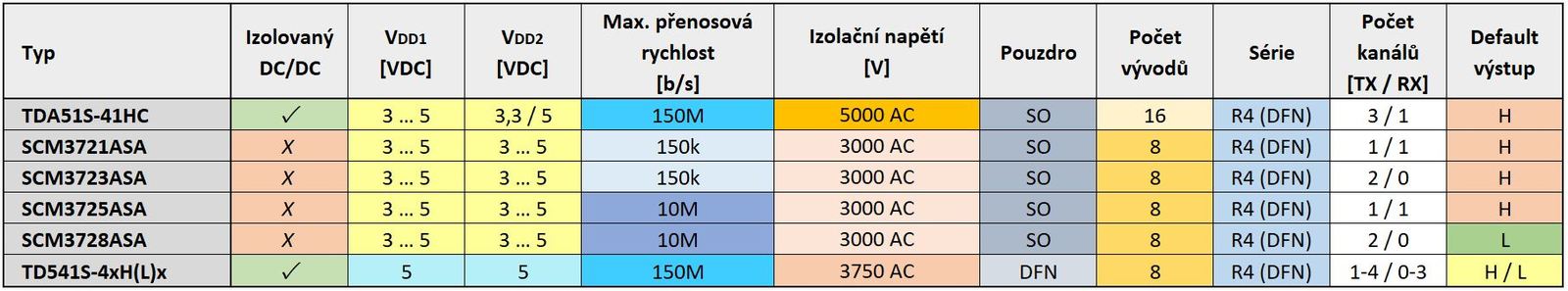

Digitální izolátory jsou další skupinou, jež má velmi široké využití. Slouží pro klasické oddělení I/O pinů v procesorové technice, ale také pro vstupní a výstupní obvody v řídicích systémech. Je to také velmi vhodná náhrada za klasické optočleny, což přináší velké zvýšení spolehlivosti a dlouhodobé zachování parametrů přenosu. Oproti optočlenům je zde dosaženo velmi vysoké přenosové rychlosti.
Digitální izolátory – I/O
Příklady a oblasti použití
