TEleRel − koaxiální VF relé
Robustní, spolehlivé, odolné a cenově dostupné.

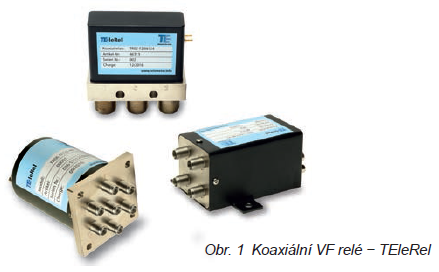

V mnoha aplikacích neexistuje dostupný způsob, jak nahradit elektromechanická VF relé. Konstrukční konfigurace TEleRel relé, od single-throw (SPST) přes double-throw (SPDT) ve standardním nebo „Y“ provedení až po osmnáctivýstupové relé (SP18T), event. přepínače DPDT, které mají čtyři porty se dvěma možnými polohami a lze tak přepínat dvě zátěže mezi dvěma zdroji signálu.
Pozlacené kontakty spínají s rychlostí <15 ms. Útlum při sepnutém stavu nepřesahuje 0,1 dB (1 GHz) a v rozepnutém stavu je vyšší než 90 dB (1 GHz), VSWR <1,1 : 1 (1 GHz).
Velmi přesná mechanika dílců zajišťuje standardní životnost min. 1 × 106 přepnutí, event. lze volitelně rozšířit až na 5 × 106 přepnutí. Životnost se vztahuje k počtu cyklů, které může elektromechanické relé dokončit při splnění všech požadavků na kvalitu VF parametrů.

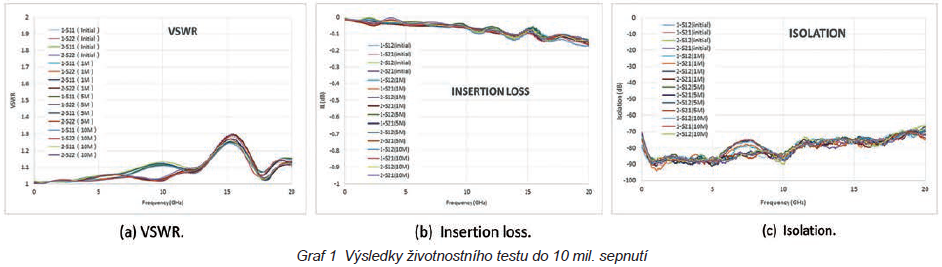

Standardní TEleRel koaxiální relé řady TR 02 jsme podrobili dlouhodobému testu s 10 × 106 spínacími cykly, ve frekvenčním rozsahu do 20 GHz. Byly hodnoceny kritické parametry VSWR (poměr stojatých vln) a dále útlum při sepnutém a rozepnutém stavu. Ukázalo se, že relé vydrželo vyšší počet cyklů než deklarujeme, a hodnoty byly po celou dobu testu konstantní, což je důležitý kvalitativní znak pro trvale spolehlivé spínání signálů. Výsledky testů znázorňují grafy.
Vysoká mechanická přesnost a tvar konstrukce také přináší dobrou odolnost vůči vibracím, která činí při provozu 10 G RMS, 20–2000 Hz. Mechanické části umožňují zrychlení až 50 G, 1/2Sin 11 ms. Standardní aplikace ocení široký teplotní rozsah –25 °C až +65 °C, který lze rozšířit na –55 °C až +85 °C.

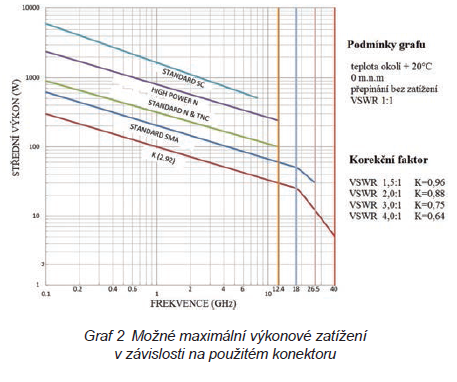

Parametry pro výběr vhodného relé:
Technické parametry v kombinaci s příznivou cenou, skladovou zásobou, event. rychlou výrobou dělají z těchto komponentů velice zajímavé dílce pro VF obory.
TEleMax − VF přepínací systém
VF relé implementujeme do přepínacích systémů TeleMax, které se používají k ručnímu nebo častěji k automatizovanému procesu přepínání VF signálů, s možnou frekvencí do max. 50 GHz, s rozšiřitelnou funkcí dodatečného zpracování a úprav signálů. Časté využití nalézají v laboratořích EMC a v radiokomunikačních operacích.

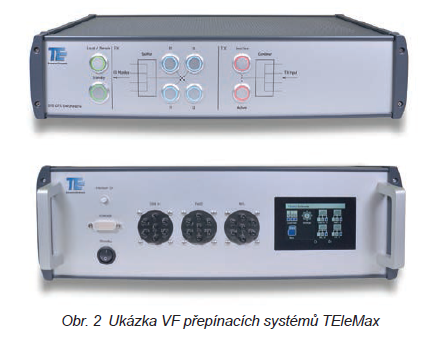

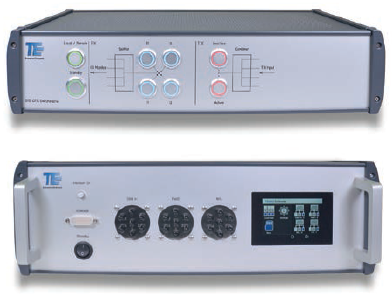

TEleMax přepínací systémy mohou být v kompaktním provedení vhodné na pracovní stůl, event. v 19" pouzdře. Velikost pouzdra také ovlivňuje použití volitelných doplňujících komponentů jako např.: antenuátory, zdroje signálů, zesilovače, rozbočovače, VF filtry, dvojité (záložní) napájecí zdroje atd. VF výstupy lze umístit na zadní nebo čelní straně zařízení. Základní rozhraní pro dálkové ovládání jsou RS232, LAN, USB nebo GPIB.
TElePur − kvalitní VF filtry
Pro ostře ořezané signály

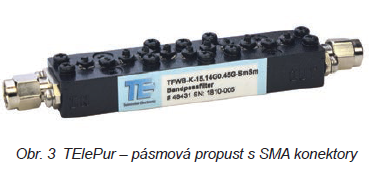

VF filtry umožňují propustit nebo potlačit požadované frekvenční složky, které jsou nežádoucí pro další zpracování signálu. Stávají se tak nepostradatelnou součástí v mnoha náročných aplikacích. Využití našly např. v aplikacích k potlačení vlivu mobilních sítí. Všechny filtry jsou zakázkově laděné, event. navržené pro konkrétní aplikaci. Dutinkové filtry jsou známé nízkým vloženým útlumem a schopností práce s vyšším výkonem. Rozsáhlým vývojem se podařilo vhodně potlačit intermodulační signály v konstrukčních částech filtru. V kombinaci s pečlivou výrobou, výběrem materiálů a zákaznického ladění filtrů se nám daří uspokojovat požadavky zákazníků. Filtry lze kombinovat s více pásmy, například až 9pásmovým multiplexováním.
Parametry filtrů:
Telemeter − EMC stínicí komory a boxy

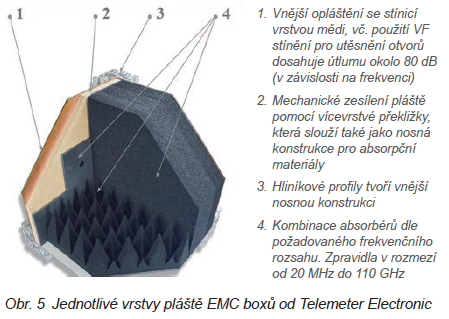

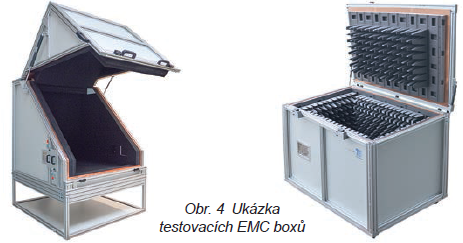

EMC předcertifikační komory a boxy jsou navrhovány zcela podle přání zákazníka, event. lze vycházet z již realizovaných projektů, které se zákaznicky přizpůsobují. Mezi základní rozdělení patří horizontální nebo vertikální provedení složené z jednoho nebo více částí, stacionární nebo mobilní. Systémy lze následně vybavit měřicím vybavením vč. PC pro komplexní testovací postupy, kontrolou přehřátí s odpojením od napájení, přepínacími VF systémy. Testované prvky lze připojit přímo pomocí propojovacího kabelu, držáku nebo točny vč. adaptérů.
Do průchodkového panelu komor lze integrovat velké množství průchodkových filtrů, například filtry s konektory SMA, N, BNC, Sub-D, LAN, USB, vlnovod, kabel z optických vláken a mnoho dalších průchodek, které jsou ve výrobním programu firmy Telemeter Electronic a lze je dodávat samostatně.
