Společnost TDK představila napájecí AC/DC zdroje TDK-Lambda řady CUS250M formátu 2" × 4" o výkonu 250 W.
Řada má osvědčení dle norem IEC 60601-1 a IEC 62368-1 pro zařízení třídy I i II (s dvojitou izolací). Výrobky jsou cíleny na širokou oblast využití, včetně lékařských zařízení, přístrojů domácí lékařské péče, dentálních přístrojů, profesionální audio a studiové techniky, vybavení pracovišť pro testování a měření a samozřejmě průmyslových zařízení.

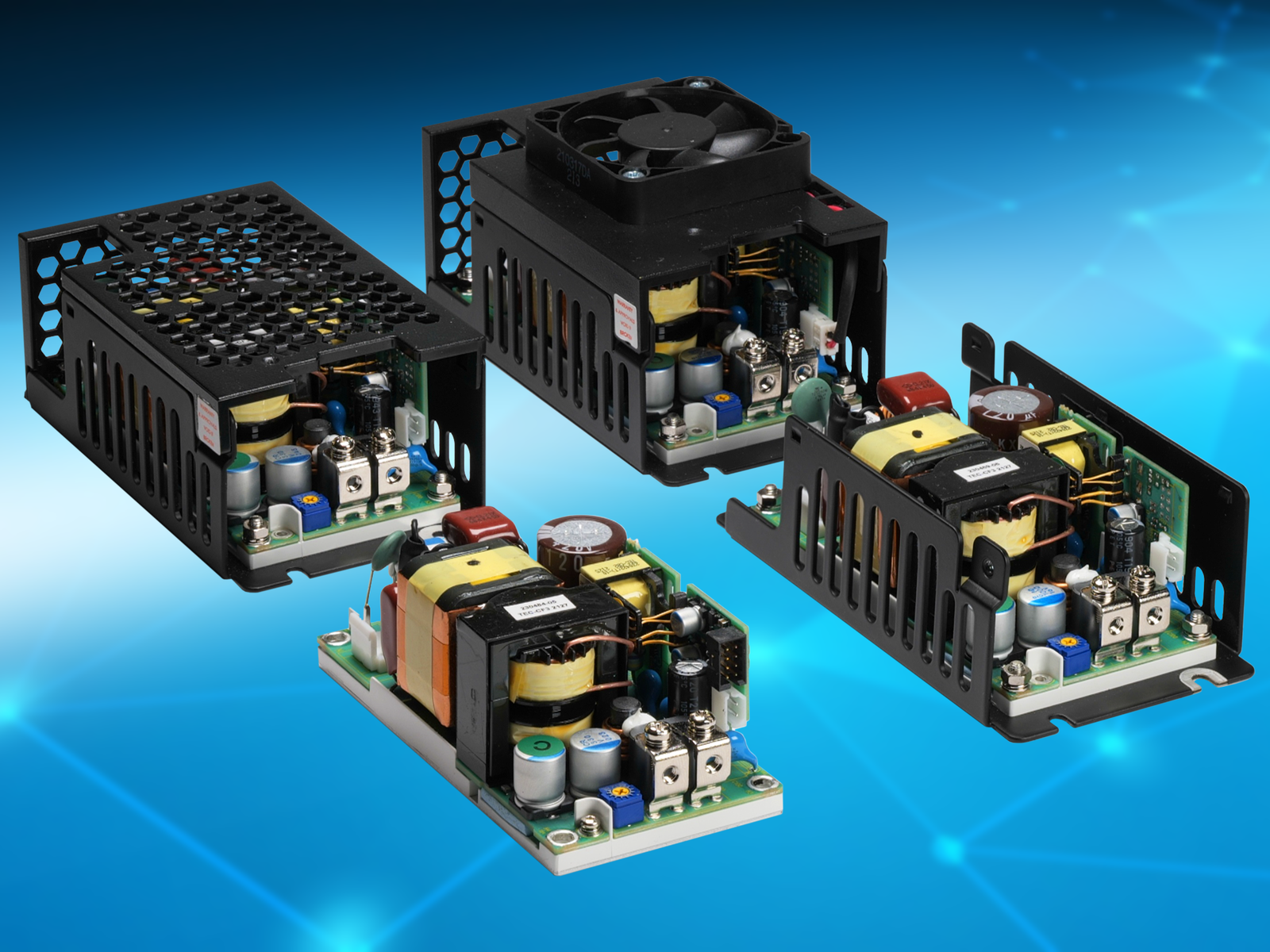

Chlazení odvodem tepla a konvekcí (přirozeným prouděním vzduchu) umožňuje tichý provoz, přičemž CUS250M dokáže dodat do zátěže až 250 W při teplotě okolí v rozsahu –20 °C až +50 °C. Provoz je možný i při teplotě +80 °C s odpovídajícím omezením maximálního výkonu. Při nuceném chlazení proudem vzduchu o rychlosti 1 m/s (ať už jde o systémové chlazení, nebo volitelným zabudovaným ventilátorem) dokážou modely v provedení s šasi „U“ dodat výkon 250 W při teplotě okolí 50 °C s poklesem maximálního výkonu na 125 W při teplotě +70 °C. Nabídka volitelných funkcí a prvků CUS250M zahrnuje pomocný zdroj záložního napětí 5 V / 0,1 A, dálkové ovládání on/off, signály „DC OK“ a „AC Fail“ a konstrukční varianty na šasi „U“, na šasi „U“ s krytem nebo na šasi „U“ s krytem s integrovaným horním ventilátorem.
Z počátku jsou na trh uvolněny modely 12 V a 24 V následované jednotkami s výstupy 15 V, 18 V, 28 V, 36 V a 48 V. Výstupní napětí jsou uživatelsky nastavitelná. Série pracuje při napájení v rozsahu 85 až 264 Vstř, přičemž svodový proud na kostru je nižší než 150 μA včetně všech povolených tolerancí. Dotykový proud je <10 μA (Class I) a <70 μA (Class II).
Při účinnosti až 94 % vzniká méně ztrátového tepla a nižší teplota přispívá k vyšší spolehlivosti. Průměrná účinnost měřená při 25-, 50-, 75- a 100procentním zatížení je vyšší než 91 %. Spotřeba naprázdno při vypnutém výstupu je nižší než 0,5 W.
Pro konstrukci zdrojů CUS250 je charakteristické použití polymerových výstupních kondenzátorů, které se vyznačují nízkou hodnotou ekvivalentního sériového odporu a vysokou odolností vůči střídavé složce proudu, což maximálně prodlužuje jejich životnost. Vysokonapěťový nabíjecí kondenzátor, který slouží k uložení energie na pokrytí krátkých výpadků napájení, je umístěn na okraji DPS zdroje. Tato skutečnost, vedle propracovaného rozložení součástek, umožňuje účinnější chlazení jak při chlazení konvekcí, tak u aplikací s nuceným chlazením proudem vzduchu, a tím dále přispívá ke zvýšení spolehlivosti. Pečlivé rozložení součástek na spodní straně DSP zajišťuje rovnoměrné šíření tepla po základně a zlepšuje tak jeho přenos. Jedinečná kombinace výstupních svorek s tlumivkou (přihlášeno k patentování) snižuje úroveň rušení v souhlasném módu.
CUS250M má stupeň galvanického oddělení vstup/výstup 4 000 Vstř (2× MoPP), vstup/zem 1 500 Vstř (1× MoPP) a výstup/ zem 1 500 Vstř (1× MoPP) k zajištění způsobilosti pro použití v lékařských zařízeních kategorií B a BF. Výrobky mají osvědčení dle IEC/EN 60601-1, ES 60601-1, IEC/EN/CSA/UL 62368-1 a nesou značky CE/UKCA v souladu s evropskými směrnicemi LVD, EMC, RoHS a nařízeními UK. Zdroje dále splňují EN 55011-B, EN 55032-B pro maximální úrovně rušení vyzařováním a po přívodech s velkou rezervou (Class I a Class II) a také EN 60601-1-2:2015 (Edition 4) a EN 61000-4 pro odolnost vůči vlivům vnějších elektromagnetických polí.
Podrobné informace o nové řadě zdrojů TDK-Lambda CUS250M zájemci naleznou na internetové stránce https: https://www.emea.lambda.tdk.com/uk/products/cus250m
Více informací poskytne Amtek spol. s r. o.
Vídeňská 125, 619 00 Brno, tel. 547 125 560, fax 547 125 556
Borského 989/1, 152 00 Praha 5, tel. 251 681 111–13, fax 251 681 114
