Rezonance jako základ
Ve společnosti EPC (Efficient Power Conversion) začátkem roku představili celkem tři vývojové desky řešící otázky spojené s pulzním buzením laserových diod. 80V nástroje s označením EPC9179, EPC9181 a také EPC9180 pro zmíněné účely počítají se jmenovitými špičkovými průtoky o velikosti 75 A, 125 A nebo též 230 A, zatímco potřebné vlastnosti jim budou efektivně zajišťovat polem řízené tranzistory GaN FET s přívlastkem AEC-Q101 od stejného výrobce. Použité výkonové polovodiče s relativně nízkými náklady EPC2252, EPC2204A a EPC2218A jsou přitom ve srovnání se svými předchůdci o 30 % menší. Řešení bylo navržené speciálně pro systémy lidarů, které v automobilovém průmyslu detekují předměty na kratší nebo i delší vzdálenosti a klíčová pro ně bude právě rychlost v kombinaci s přesností. Vedle autonomních vozidel či AGV (Automated Guided Vehicle) se ale uplatní též v robotice nebo např. na palubě dronů. Zde všude pomohou s ohledem na rozličné vstupy a také výstupy zkrátit dobu potřebnou k návrhu.

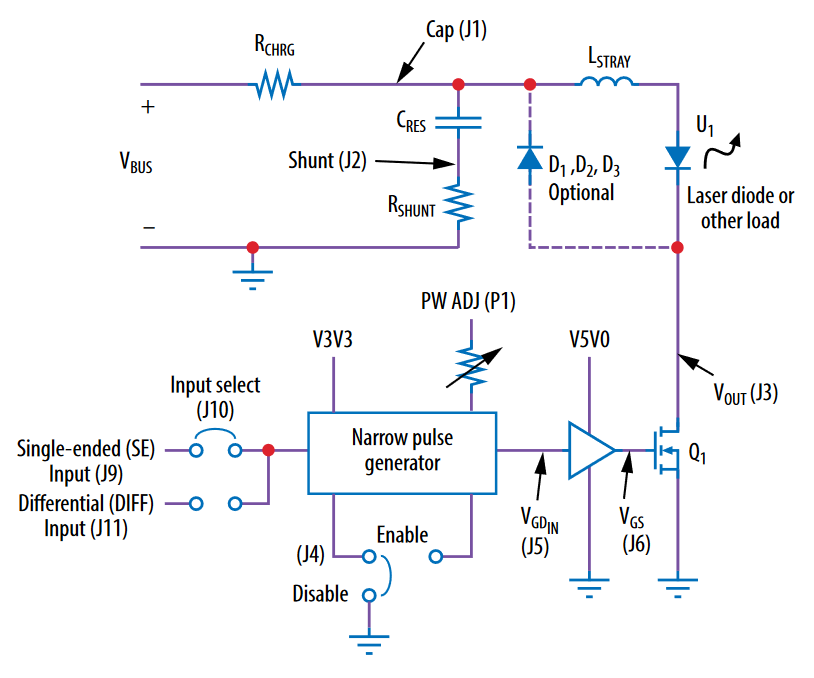

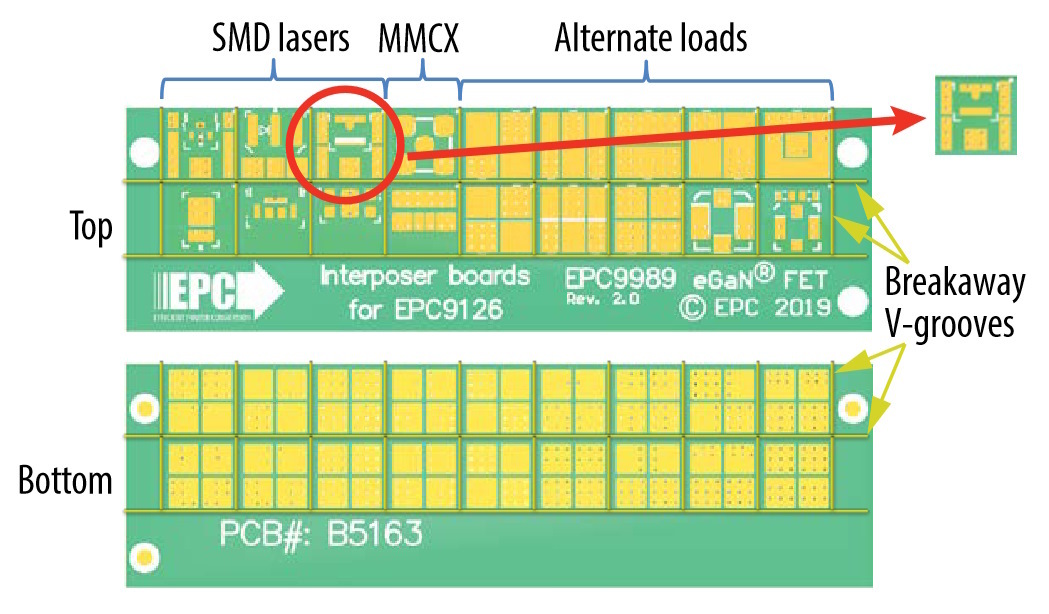

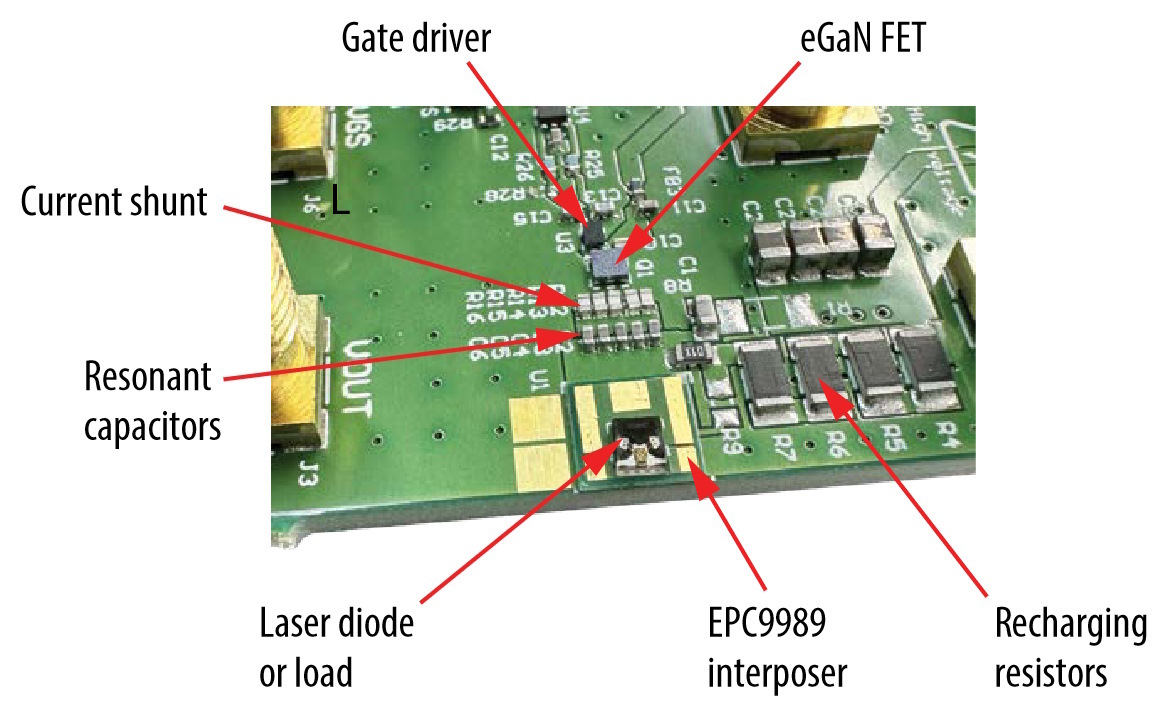

Vývojové desky jsou každopádně tři, nicméně s totožnou funkcí. Odlišíme je především velikostí špičkového proudu a také šířkou pulzu. Nominální doba TPW se přitom bude pro špičkové SMT laserové diody pohybovat v řádu nižších jednotek nanosekund. Výkonový stupeň zde staví na rezonančním způsobu vybíjení, při kterém se uplatní GaN FET s mimořádně rychlým spínáním vztažený vůči zemi a ovládaný budičem hradla LMG1020 od firmy Texas Instruments. Na deskách EPC9179/80/81 se proto s využitím rezistoru RCHRG nejprve nabíjí kapacita CRES, kterou následně cíleně a během velmi krátké doby vybíjíme přes parazitní indukčnost LSTRAY a laserovou diodu či jinou obecnou zátěž. Špičková úroveň proudu může přitom v řádu nanosekund dosahovat desítek až stovek ampér. Zmíněná indukčnost pak společně s kapacitou CRES vytváří rezonanční obvod. Jedná se ale o zjednodušené znázornění celkové parazitní indukčnosti v silové části, nikoli součástku, kterou osadíme na desce plošného spoje. Ta je ostatně navržená tak, aby nežádoucí vlivy, pokud jde např. o smyčky, spíše minimalizovala. Klíčová je rovněž flexibilita při práci s nejrůznějšími laserovými součástkami. Ke každé desce proto patří pomocná EPC9989 (tzv. interposer PCB) s pestrými motivy zohledňujícími rozmanitost připojovaných zátěží.
Nové vývojové desky budou ovládány s využitím 3,3V logických úrovní nebo i rozdílových signálů, pokud jde o LVDS, CML, LVPECL apod. V případě obyčejných vstupů se přitom lze na základě jednoduché úpravy dostat s napětím až na 2,5 V či 1,8 V. Návrh výkonných lidarů pro automobilový průmysl nebývá jednoduchou záležitostí a nalézt spolehlivé řešení proto vyžaduje nějaký čas. S kompletními budiči od EPC a technologiemi na bázi nitridu galia máte každopádně záruku, že spínání proběhne rychleji a dokážete snadno vykrýt ještě větší pulzní odběry.
