ALTRAN MAGNETICS: DC stykače pro vysoké napětí

Svět vysokonapěťového DC spínání se stále mění, aby tak vyhověl rostoucím požadavkům trhu spojeného se zelenou energií. Po desetiletí zde nebyla vyžadována příliš velká napětí, stejně jako předpoklady pro zatěžování vyššími proudy. Nyní však pozorujeme standardy, jako je diskutovaný „Megawatt Charging System“ a systémy s napájením 1000 V_DC, které se stávají pravidlem.

DC stykače ALTRAN MAGNETICS pro vysoké výkony charakterizují:

• maximální schopnosti spínání v mimořádně kompaktním provedení,
• bezpečné použití ve výbušném prostředí,
• vysoké spínací napětí až 1800 V_DC,
• schopnost vést vysoké proudy až 1000 A,
• vysoká spolehlivost kontaktu díky jeho stálému odporu,
• volitelný kontakt AUX pro bezpečné monitorování funkce,
• komora s hermeticky uzavřeným kontaktem.

Vývojový tým v ALTRAN MAGNETICS tvrdě pracoval na tom, aby u produktů, které jejich zákazníci znají a mají je i v oblibě, jako je řada AEV250, zlepšil schopnosti a také funkce. Tradiční prvky AEV250 byly navrženy pro spínání 900 V_DC a vedení proudu o velikosti 500 A. Kvůli rostoucím požadavkům zákaznické základny pak v ALTRAN MAGNETICS začali minulý rok realizovat změny vedoucí u stávajícího produktu k navyšování výkonu. Cílem bylo zachovat stejnou podobu i funkci prvku, aby zákazníci nemuseli provádět nákladné změny v návrhu. Spínací schopnosti přitom napěťově vzrostly na 1000 V_DC a máme zde i plné schválení z pohledu UL. Díky předním odborníkům v průmyslu se změnily materiály pouzdra a došlo i na některé interní záležitosti, takže cíl byl nejen splněn, ale dokonce překročen. Výsledkem je nová verze AEV250 „H“ odkazující na vysoké napětí.

Díky tomu mohli v ALTRAN MAGNETICS zůstat v předstihu a mít k dispozici nejširší nabídku vysokonapěťových DC stykačů pro danou oblast. Dalším příkladem je produktová řada s označením AEVT1000, která se při spínání pyšní ohromnými 1000 A a 1800 V_DC, zatímco dále zachovává malé a lehké pouzdro. Řešení se skvěle hodí pro budoucí úložiště energie, užitková vozidla a také jejich nabíječky.

Komora s kontaktem je pro veškeré produkty ALTRAN hermeticky uzavřená, takže technici mohou zůstat v klidu, protože jejich produkty nepředstavují ve výbušném prostředí riziko.

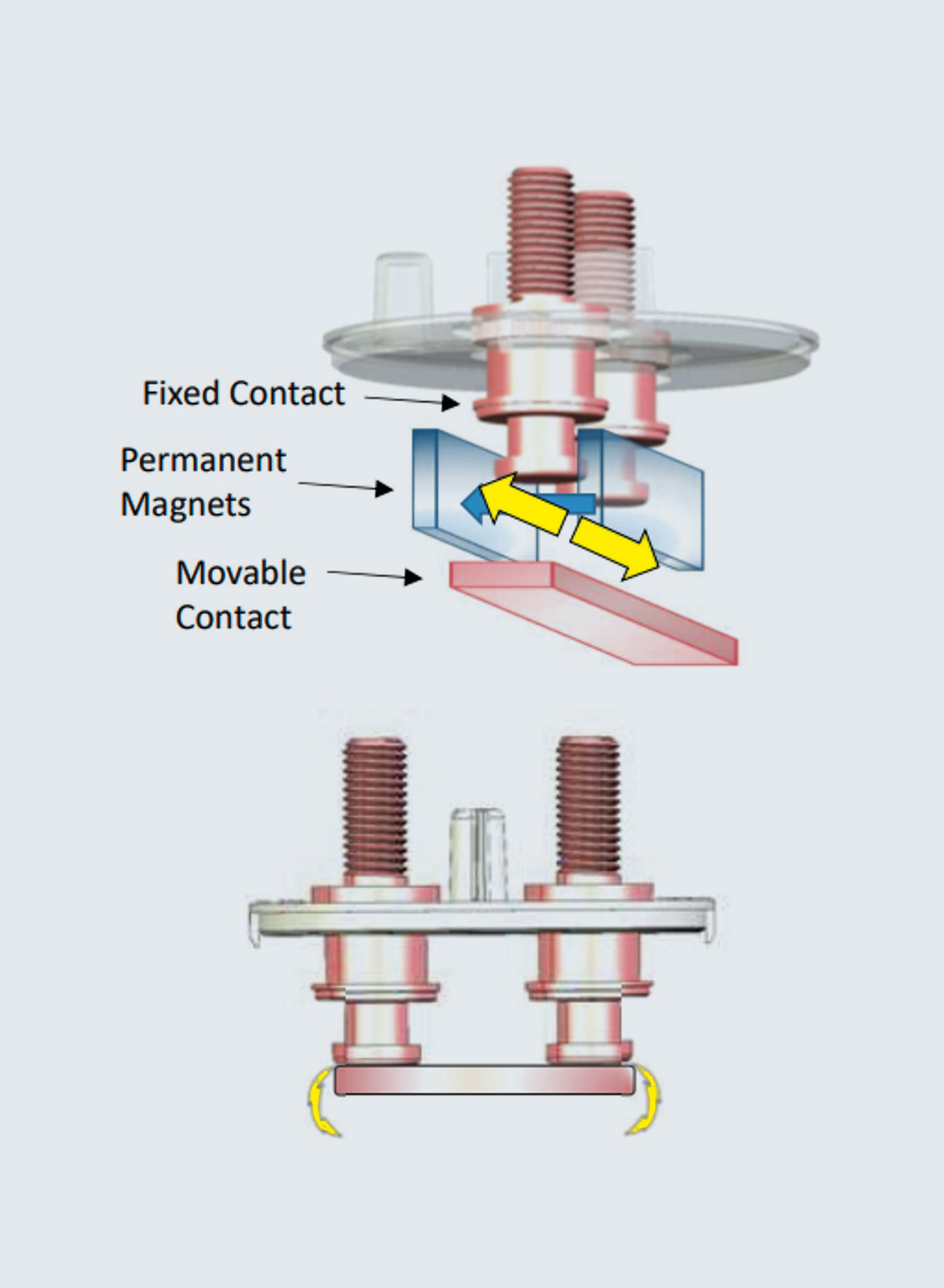

V komoře s kontaktem se nachází speciální magnetické řešení − jedna z klíčových součástí a funkcí DC stykačů ALTRAN, především proto, že realizuje hlavní funkci při maximálně rychlém zhášení oblouku, což také zajišťuje odolnost samotného produktu.

Jak funguje magnetické zhášení oblouku?

• permanentní magnety vytváří napříč kontakty magnetické pole, kolmo k oblouku,
• vzájemné působení mezi proudem oblouku a magnetickým polem vyvolává sílu, která oblouk vytlačuje ven (kolmo k magnetickému toku a také proudu oblouku),
• dochází proto k protahování a zhášení elektrického oblouku, který vzniká při rozpínání kontaktů s cílem přerušit vedení proudu,
• to je i důvodem pro polarizované vývody.

Navíc zde máme různé možnosti, pokud jde o vinutí a ekonomizéry s ovládáním přes pulzně-šířkovou modulaci dvěma cívkami nebo i širokou nabídku vstupních napětí. CODICO a ALTRAN MAGNETICS pracují bok po boku s techniky, aby pro danou aplikaci umožnily výběr správného produktu. Ať již bude taková volba vyžadovat přizpůsobení dle potřeb zákazníka, zvažování speciálního prostředí, nebo i konkrétní podmínky při testování, lze na základě vzájemné spolupráce vybrat spolehlivé a vysoce kvalitní řešení.

Aplikace:

• rychlonabíjecí DC stanice,
• systémy ESS pro ukládání energie,
• bateriové sady,
• napevno instalované aplikace pracující s energií.
