Nové snižující regulátory LM5017 pro vysokonapěťové aplikace

Řešení návrhu napájení pro systémy s vysokým provozním napětím představuje výzvu v kombinaci prostoru na desce, tepelného výkonu a celkových výrobních nákladů na aplikaci. Neméně důležitým faktorem je také doba návrhu a vývoje finální aplikace, která vede k použití jednoduchých řešení s dobrou dokumentací. Tyto problémy jsou běžné v aplikacích, jako jsou kupříkladu vysokonapěťové průmyslové systémy, správa automobilových bateriových bloků či izolované a neizolované telekomunikační systémy, vyžadující ochranu proti přepětí do 100 V.

Aby bylo možné tyto problémy účinně řešit, představuje společnost Texas Instruments obvody LM5017, LM5018 a LM5019 – první zástupce nové rodiny integrovaných, 100 V synchronních snižujících regulátorů, přinášejících bezkonkurenční úroveň hustoty výkonu a snadného použití. Obvody LM5017 s integrovaným spínačem FET poskytují až 600 mA výstupního proudu a provoz při napětí až do 100 V, čímž konstruktérům nabízejí snadné řešení problému s vysokým vstupním napětím a přechodovými jevy.

LM5017 je synchronní regulátor s konstantním časem sepnutí pro vstupní napájecí napětí do 100 V, poskytuje vynikající přechodovou odezvu a umožňuje konstrukci regulátorů s velmi nízkým převodním poměrem pro komunikační infrastruktury, automobilový průmysl a průmyslové aplikace. Rovněž umožňuje použití jako izolovaný napájecí zdroj pomocného napětí. LM5018 je určen pro napájecí napětí do 100 V s 300 mA výstupního proudu a LM5019 pro napájecí napětí do 100 V se 100 mA výstupního proudu.

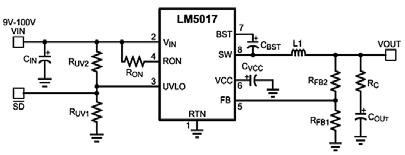

Obvody LM5017 představují 100 V, 600 mA synchronní step-down regulátor s integrovanými výkonovými spínači typu MOSFET. Zvolená COT (Constant-on-Time) technologie z LM5017 nevyžaduje použití žádných kompenzačních smyček a v aplikaci poskytuje vynikající přechodovou odezvu, umožňující dosažení velmi nízkých step-down poměrů. Zapínací čas, který se mění nepřímo se vstupním napětím, vede v provozu k téměř konstantní frekvenci. Obvod pro svůj start vyžaduje přítomnost poměrně vysokého napájecího napětí, čímž zajišťuje dostupnost dostatečného množství energie jak pro chod vnitřních řídicích obvodů, tak i integrovaných výkonových spínačů.

Omezení špičkového proudu chrání obvod před výkonovým přetížením. Integrovaný detektor poklesu napětí (UVLO) podporuje nezávislé programování prahové hodnoty i hystereze.

Použití regulátoru je např. v inteligentních měřičích spotřeby, telekomunikačních systémech, automobilové elektronice, izolovaných pomocných zdrojích, atd. Součástka se dodává v pouzdrech LLP-8 a PSOP-8.

www.ti.com/product/lm5017
