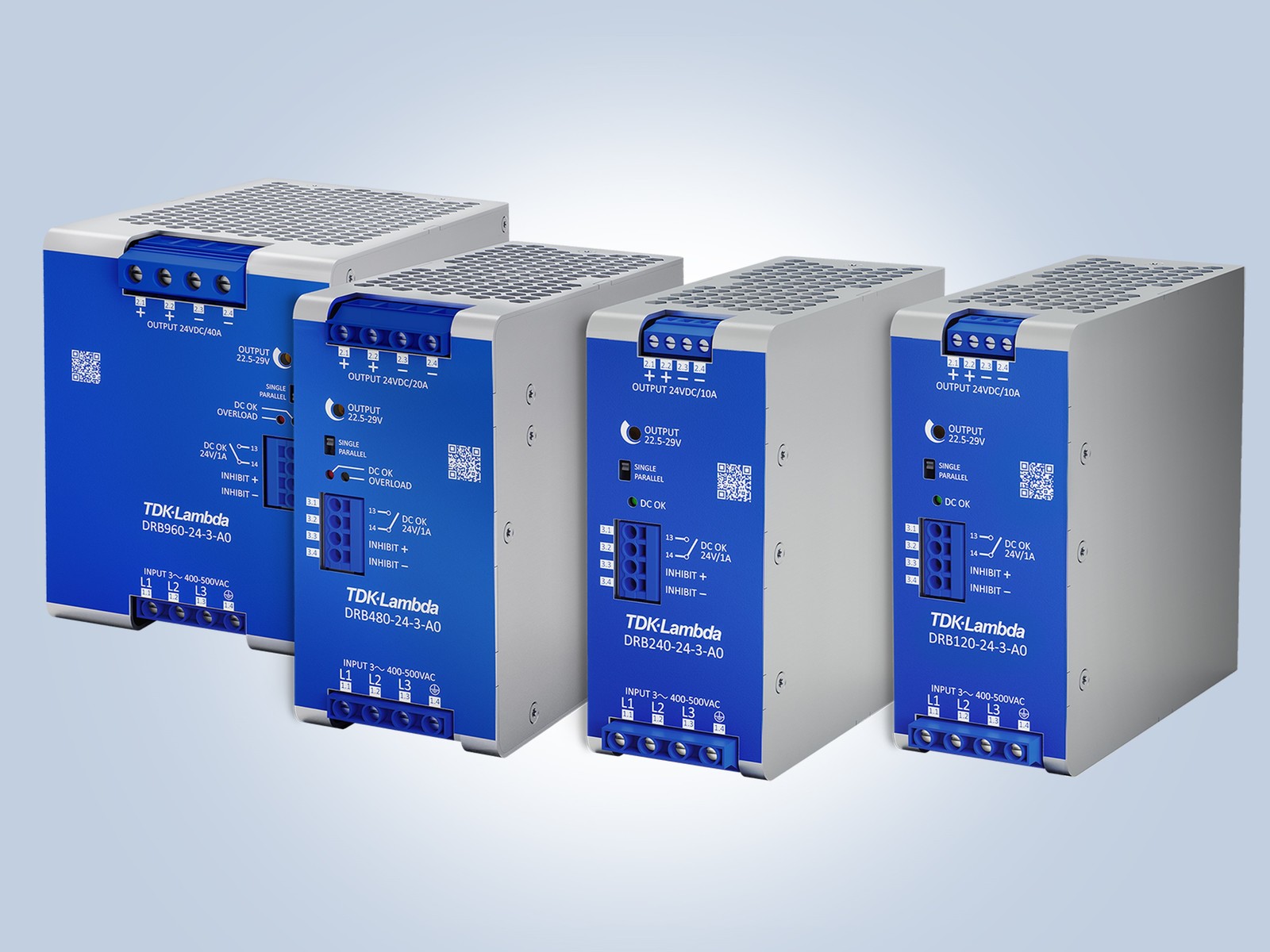

Společnost TDK oznámila doplnění dalších – 3fázových výkonových modelů – do stávající řady zdrojů na DIN-lištu DRB v cenově příznivé hladině. Zdroje s výstupními napětími 24, 48 a 72 V jsou dimenzovány na trvalý výstupní výkon 480 W a 960 W a dokážou pokrýt i zvýšené požadavky 720 W a 1440 W po dobu až sedmi sekund. Tato schopnost v kombinaci s charakteristikou konstantního proudu v přetížení umožňuje provoz při zátěžích kapacitního a induktivního charakteru. Nové napájecí zdroje se vyznačují velmi nízkou hodnotou náběhového proudu při prvotním startu, a tak redukují možnost výskytu nepříjemného vypadávání vstupních jističů. Řada třífázových zdrojů DRB je využitelná v široké škále aplikací, včetně standardních rozváděčů, samostatně stojících strojů a průmyslových systémů, stejně jako v zařízeních informační a telekomunikační technologií.
Vysoce kompaktní jednotky jsou opatřeny širokým vstupním rozsahem 350 až 575 Vstř a jsou uloženy v robustních kovových skříňkách o rozměrech 65 mm (šířka) x 129 mm (výška) x 159,3 mm (hloubka) u 480wattových a 100 mm (šířka) x 129 mm (výška) x 171,9 mm (hloubka) u 960wattových modelů. Díky tomu lze ušetřit prostor na DIN liště pro další prvky a snížit tak výrobní náklady zařízení. Pro montáž kabeláže jsou k dispozici šroubové i rychloupínací svorkovnice. Jak DRB 480, tak modely DRB 960 dosahují účinnosti až 96,3 % a spotřeby naprázdno < 2,3 W při aktivované funkci dálkového vypnutí (inhibit). Tyto vlastnosti snižují spotřebu energie a přispívají ke snížení stopy CO2 celého zařízení. Dalším přínosem nižších ztrát je snížení teploty uvnitř zdrojů, což zabraňuje vysychání elektrolytických kondenzátorů a prodlužuje tak životnost zařízení.
Je-li třeba vyššího výkonu nebo za účelem vytvoření systémů s redundancí lze pomocí přepínače DIP na čelním panelu jednotku přepnout do režimu sdílení zátěže zvaného „DROOP“. Tyto nové modely jsou vybaveny širokými rozsahy nastavení výstupního napětí 22,5 až 29 V (při jmenovitém napětí 24 V), 45 až 56 V (při jmenovitém napětí 48 V) a 70 až 85 V (při jmenovitém napětí 72 V), které umožňují vykompenzovat úbytky na přívodech k zátěži a oddělovacích tranzistorech FET nebo dosáhnout nestandardních výstupních napěťových úrovní. Kromě dvojice indikačních LED je na předním panelu umístěn také kontakt relé „DC OK“ pro dálkové sledování a je zde vyveden i vstup relé dálkového ovládání „Inhibit“ (zap./vyp.) aktivovaný přiložením vnějšího napětí.
Stupně galvanického oddělení dosahují hodnot 3510 Vstř mezi vstupem a výstupem, 2 210 Vstř mezi vstupem a kostrou a 1390 Vstř mezi výstupem a kostrou. Zdroje DRB jsou chlazeny přirozeným prouděním vzduchu a pracují v rozsahu provozních teplot -25 až +70 °C s poklesem maximálního jmenovitého výkonu od teploty 55 °C.
Jednotky mají osvědčení dle norem IEC/EN/UL/CSA 62368-1, 61010-1, 61010-2-201 a nesou značky CE/UKCA v souladu s evropskými směrnicemi LVD, EMC a RoHS. Splňují také normy EN 55011-B a CISPR11-B pro rušení vyzařováním i rušení šířeném vedením. Řada také vyhovuje EN 61000-3-2 (class A), která určuje meze harmonických vstupního proudu injektovaných do sítě, a IEC/EN 61000-6-2 pro elektromagnetickou citlivost/ imunitu.
Amtek spol. s r.o.
Vídeňská 125, 619 00 Brno, tel. 547 125 560
Borského 989/1, 152 00 Praha 5, tel. 251 681 111–13
