Jak pracovat s linkou RS485 (Modbus RTU) nejen u fotovoltaických elektráren

Linka RS485 se stále používá, v současnosti je velmi rozšířená pro komunikaci mezi částmi fotovoltaických elektráren. To s sebou přináší potřebu jejího přenosu v různých objektech.  Proto společnost Papouch přináší malou „kuchařku“ pro práci s RS485.

Jak přenést linku RS485 po objektu, když není možné, nebo je pracné, natáhnout kabel?

Všechny dále popsané produkty najdete na stránkách Papouch.com

Zkuste to bez drátů s modemy ARF868

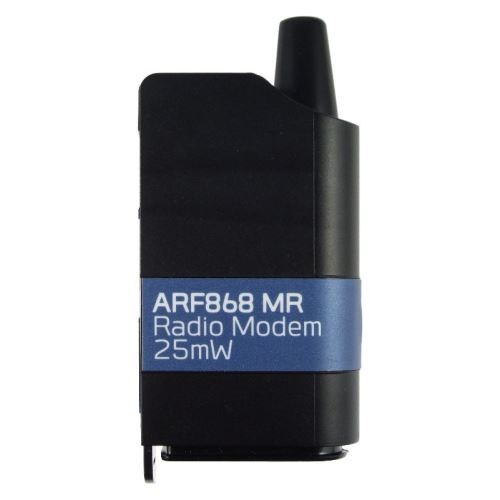

Rádiové modemy ARF868 MR jsou určeny k přenosu dat mezi zařízeními s protokolem Modbus RTU. Jsou ve dvou provedeních, s integrovanou nebo externí anténou. Modemy ARF868 MR pracují v bezlicenčním pásmu 868 MHz (obr. 1).

Obr. 1

Prodloužení přes WiFi

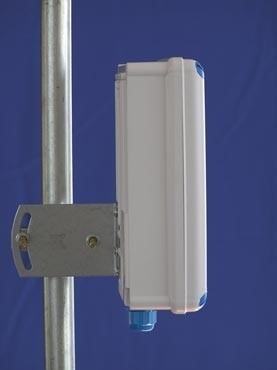

Další možností bezdrátového přenosu v pásmu 2.4 GHz (WiFi) je použití převodníků Edgar WiFi. Šikovné provedení i pro instalaci venku lze nalézt pod názvem WiFi box (obr. 2).

Obr. 2

Využití sítě LAN

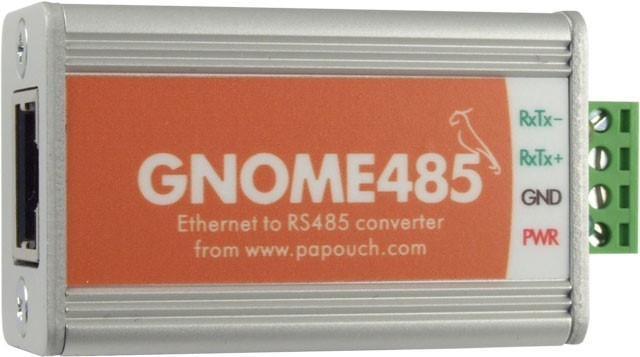

Pokud je v objektu rozvedena počítačová síť LAN, lze linku RS485 převést na ethernet a na jiném místě zase zpět na RS485. K tomu je možné použít převodníky GNOME485 (obr. 3). Jestliže je v síti LAN použito PoE (tedy možnost napájení po síti), lze výhodně využít převodníky Edgar.

Obr. 3

Použití přenosu po optickém vlákně

Pokud jsou v objektu rozvedena optická vlákna, je možnost převést linku RS485 na optiku. Existuje více typů převodníků (tzv. media konvertory, najdete na papouch.com).

Kabely

Pro linku RS485 existují různé typy kabelů, vždy to však musí být kroucený pár. Osvědčeným kabelem je i kabel UTP nebo FTP, který se používá pro počítačové sítě (LAN). Pro linku RS485 z něj použijte jeden kroucený pár, ostatní vodiče můžete použít např. pro přenos napájení.

Větvení

Linka RS485 by měla mít jasně definovaný začátek a konec, nelze ji větvit, uspořádání do hvězdy je nepřípustné. Toto pravidlo je třeba používat s citem dle komunikační rychlosti a délky linky. Odbočka délky 1 m při rychlosti 9.600 bps vadit nebude.

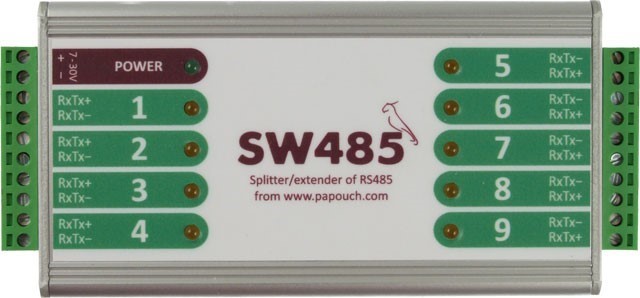

Pokud je třeba linku větvit, nebo uspořádat do hvězdy, použijte rozbočovač SW485 (obr. 4).

Obr. 4

Převod protokolu MODBUS RTU na MODBUS TCP

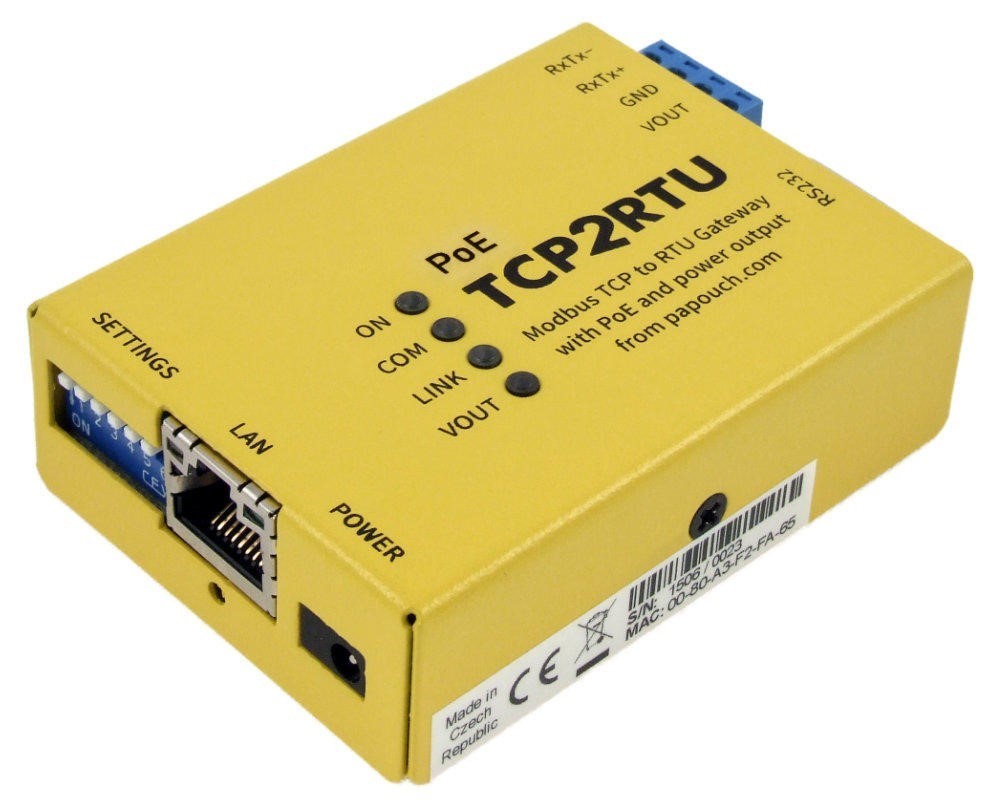

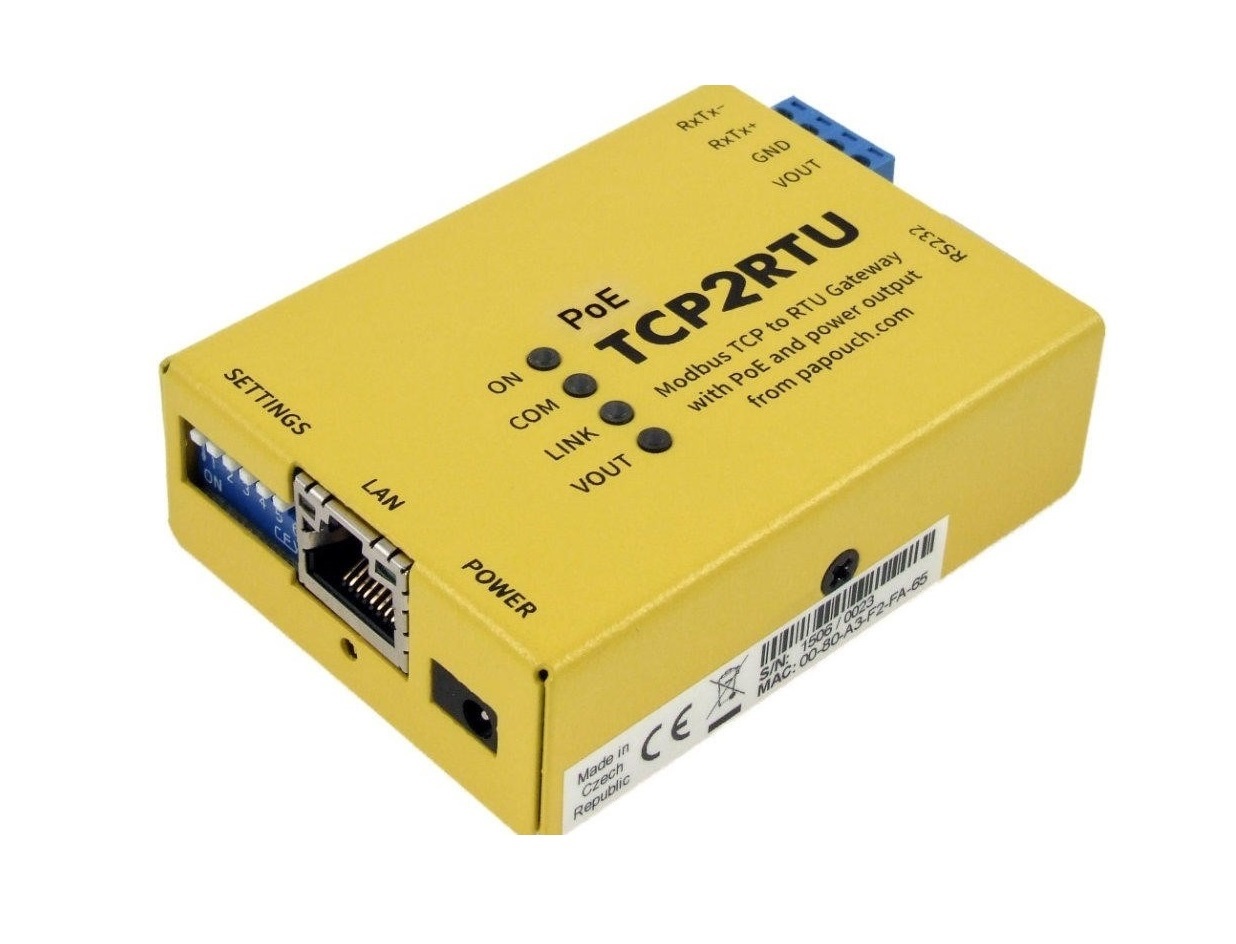

Protokol Modbus RTU (který používají části fotovoltaických systémů) je nejčastěji přenášen po lince RS485. Pokud je třeba jej přenést na Modbus TCP, který se přenáší po ethernetu, lze využít obousměrný převodník TCP2RTU (obr. 5), který existuje i ve variantě s napájením PoE.

Obr. 5

Tento převod je podobný, jako výše uvedený převod RS485 na ethernet pomocí převodníku GNOME485. Rozdíl je ale v tom, že převodníky TCP2RTU převádějí i protokol modbus RTU na TCP, což je správnější pro přenos po ethernetu.

Vyzkoušeli jsme, vyzkoušejte také

Všechny uvedené převodníky jsou dlouhodobě vyráběné a osvědčené. Převodníky EDGAR WiFi a ARF868 byly testovány na spojení střídače Solax X3 Hybrid (G3, G4) s třífázovým měřičem Smart meter SOLAX CHINT DTSU666.

Tento dokument nepopisuje zdaleka všechny aspekty práce s linkou RS485. Uvedené převodníky je možné zapůjčit k vyzkoušení a naši technici vám poradí s jejich aplikací.
