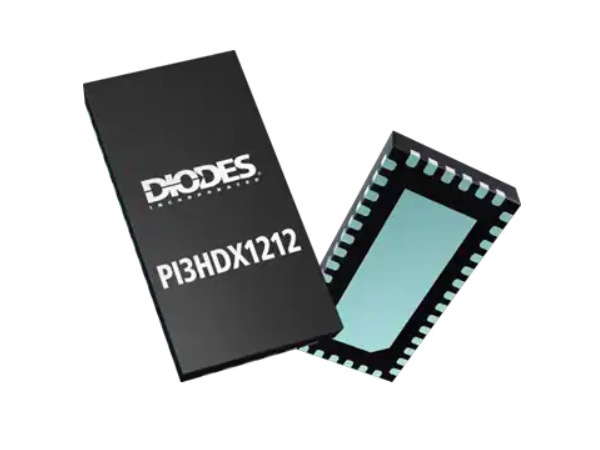

Duplikátor video signálu PI3HDX1212 od firmy Diodes pro více zobrazovacích jednotek

Mouser Electronics, přední distributor nově představovaných produktů (NPI) s největším výběrem polovodičů a elektronických součástek, může nyní ze svého skladu nabídnout duplikátor signálu 1:2 pro standardy HDMI™ 2.1 s rychlostí 12Gb/s, obvody PI3HDX1212 od společnosti Diodes Incorporated.

Součástky s označením PI3HDX1212 od firmy Diodes Incorporated, vystupující jako duplikátory signálu 1:2 s rychlostí 12 Gb/s, jsou navržené pro video systémy s vysokým rozlišením, založené na standardech pro zpracování signálu HDMI™ 2.1. Obvody PI3HDX1212 pak „rozbočují“ rozdílové signály tak, aby mohlo být video přivedeno do více zobrazovacích jednotek. V závislosti na vývodu pro volbu režimu zde výrobce nabízí říditelný ekvalizér, plochý průběh zesílení a také linearitu výstupu s možností ovládání prostřednictvím pinu či řízení cestou rozhraní I²C. Maximální rychlost přenosu dat pro HDMI na úrovni 12 Gb/s představuje při 60 Hz rozlišení 8K nebo též 4K za předpokladu dvojnásobné frekvence, což bude zapotřebí pro systémy HDTV s 8K, počítačovou grafiku, ale i další periferní zařízení. V případě grafických aplikací na počítači se obvody PI3HDX1212 uplatní na straně řadiče, kde také dále zprostředkují rozdílové signály pro více zobrazovacích jednotek, např. LCD monitor, projektor či televizi. Na vstupech ReDriveru jsou přitom nasazeny ekvalizéry CTLE, takže lze zmenšit jitter ISI a kompenzovat ztrátu kanálu.

Z aplikací pro obvody PI3HDX1212 lze zmínit periferní zařízení pro displeje, informační panely, společný provoz více zobrazovacích jednotek nebo např. projektory.

Pro více informací navštivte stránky https://www.mouser.com/new/diodes-inc/diodes-pi3hdx1212-duplicator/.
