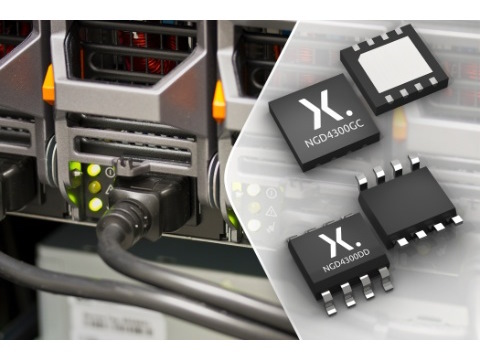

Pokud se v nabídce elektronických součástek od společnosti Nexperia začnete zajímat o budiče hradel (Gate Driver), naleznete zde nové součástky s výmluvným označením NGD4300 nebo též NGD4300-Q100.
Výrobce počítá s pouzdry typu DFN-8, SO-8 nebo též HSO-8 a vedle celé řady spotřebních či průmyslových systémů a jejich synchronně snižujících zapojení nebo též konfigurací s polovičním můstkem, ve kterých bude zapotřebí řídit MOSFETy s kanálem typu N, a to jak pro vyšší, tak i nižší stranu napájení, nezapomíná ani na prostředí automobilového průmyslu. Plovoucí část na vyšší straně zde přitom zvládá napětí až 120 V.
V Nexperii slibují, že s novinkami vykryjete odběry o velikosti až 4 A, resp. 5 A (zdroj / nora), dosáhnete typického zpoždění 13 ns, spínáte na kmitočtu do 1 MHz, v případě kapacitní zátěže 1000 pF obdržíte hrany v délce 4 ns či 3,5 ns a mezi kanály pak shodu na úrovni 1 ns. Vdd se pohybuje od 8 V do 17 V.
Více informací najdete v celé zprávě Nexperia’s new 120 V/4 A half-bridge gate driver raises robustness and efficiency in automotive applications.
