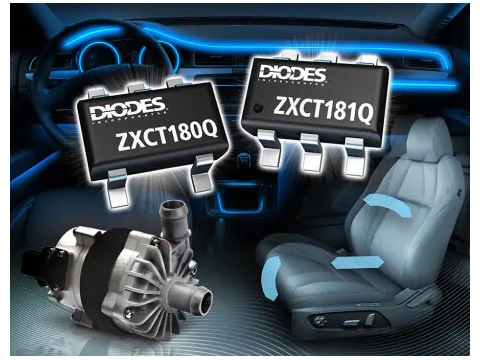

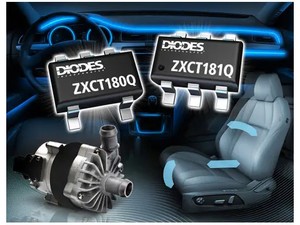

Firma Diodes přišla začátkem prosince s integrovanými obvody řady ZXCT18xQ, které zde budou vystupovat jako velmi přesné prvky, sloužící k monitorování průtoku elektrického proudu bočníkem (shunt rezistorem). Struktury se uplatní v prostředí automobilového průmyslu (osvětlení, baterie, sedadla nebo i další řídicí systémy), kde jako jednostupňové přístrojové zesilovače změří velmi malá napětí, zatímco budou dále počítat se souhlasným napětím až do 26 V. Samotné napájení zesilovače se přitom pohybuje mezi 2,7 V a 5,5 V.
Součástky s označením ZXCT180Q pracují pouze v jednom směru, zatímco varianta ZXCT181Q zvládne již obojí, a to díky referenčnímu napětí přiváděnému k vývodu REF. Výrobce flexibilně pamatuje i na různé konfigurace pinů. Integrované obvody řady ZXCT18xQ obecně počítají se čtyřmi úrovněmi zisku, tedy verzemi s 20 V/V, 50 V/V, 100 V/V nebo též 200 V/V. Spotřeba zde nepřesáhne 370 µA.
Více informací najdete v celé zprávě Automotive-Compliant Current Shunt Monitors from Diodes Incorporated Enable High-Precision Voltage Sensing for Rapid System Fault Detection.
