Pro OZ ROHM je milimetr hodně. Malá je i spotřeba 160 nA

Při výběru operačního zesilovače musíme z principu zohlednit spoustu různých parametrů a výsledek bude i tak stále kompromisem. Pokud „jdete po“ nízké spotřebě energie, relativně přesném výstupu a ještě k tomu skutečně kompaktním provedení, mohly by se hodit nové CMOSové OZ firmy ROHM, integrované obvody TLR1901GXZ.

Výrobce je vidí na pozici jednoduchého měřicího zesilovače s vlastní technologií Nano Energy™, třeba u příručních zařízení, v nositelné elektronice, detektorech pohybu apod. Prvky se vstupem a výstupem typu rail-to-rail se pak nejčastěji uplatní v omezeném prostoru při sledování řady veličin, včetně teploty, vlhkosti, vibrací, tlaku nebo např. průtoku, kdy máme rovněž na mysli proud elektrický.

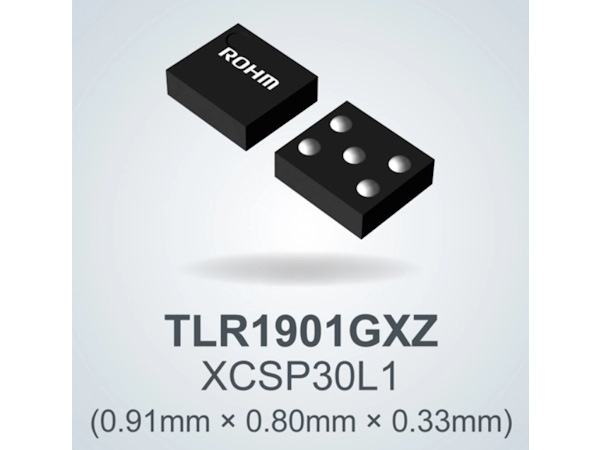

Pouzdra WLCSP zde měří 0,91 × 0,80 × 0,33 mm a součástka si zdroji „řekne“ typicky o 160 nA (bez zátěže a pro G = 0 dB). Vstupní napěťový offset v maximu nepřekročí 0,55 mV, čemuž také odpovídá nejvyšší teplotní drift 7 μV/°C. Kolik dalších výrobců čipů vám kromě toho přidá i vlastní, mimořádně kompaktní rezistory, tady zejména pro nastavení zisku? A vzhledem k rozměrům pochopitelně nesmí chybět ani pomocné destičky – adapter board pro konverzi mezi provedením CSP a SSOP5.

Více informací najdete v celé zprávě ROHM has Developed Ultra-Compact CMOS Op Amp: Delivering Industry-Leading Ultra-Low Circuit Current.
