Vše pro nabíjení i DC/DC, včetně MCU. To je univerzální kontrolér DEPA

Každý způsob, jak vývojářům ušetřit práci, se počítá. Vědí to i v Microchipu, kde právě představili rodinu bohatě vybavených obvodů pro regulaci proudu, napětí a sledování teploty – analogový regulátor napájení s digitálním jádrem. Nový DEPA kontrolér (Digitally Enhanced Power Analog) dobře poslouží při nabíjení baterií a také v DC/DC měničích – v serverových aplikacích, spotřební elektronice, průmyslových systémech i oblasti Automotive.

Obvody najdeme pod označením MCP19124/5, Digitally-Enhanced Power Analog Synchronous Low-Side Dual-Loop PWM Controller. Nabídnou konfigurovatelné profily nabíjení pro jakékoli chemické složení článků s různým napětím a v libovolných sestavách, možnost jejich vyvažování a také podporu superkapacitorům – to vše na jediném čipu.

A právě v tom spočívá i jejich síla. Prostě si nadefinujeme své vlastní specifické metody nabíjení a rovnou je i použijeme. Přechod do nové části nabíjecího profilu spouštíme libovolnou velikostí napětí, proudu, změnou teploty nebo na základě uplynutí časového intervalu. Napěťové a proudové smyčky budou nezávislé, přičemž každá z analogových řídicích smyček má samostatnou zpětnovazební síť a detekuje dále průchod nulou.

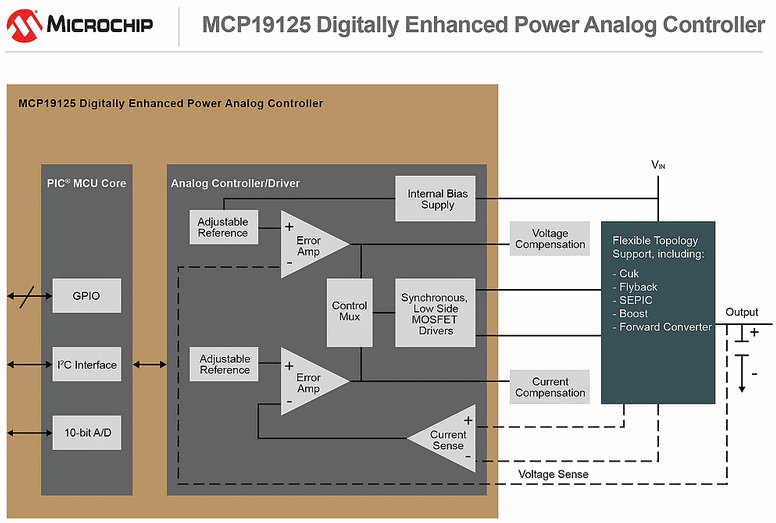

Vedle samotného nabíjení lze obvody použít i v celé řadě spínaných DC/DC aplikací s požadavkem na přesnou regulaci napětí a proudu. Struktury podporují topologie jako jsou Flyback, Boost, SEPIC nebo Cuk. Vnitřní výbava je patrná z blokového diagramu.

Obvody dostaneme v pouzdrech typu QFN o rozměrech 4x4 mm nebo též 5x5 mm. Jejich ceny pak při odběru 10 000 ks začínají na $2.87.

Informace o MCP19125 - zde.

Celá zpráva: www.microchip.com/pressreleasepage/new-digitally-enhanced-power-analog-controllers-from-microchip
