10 obvodů a stejně tak citlivostí. Protože v autech spínáme bezkontaktně

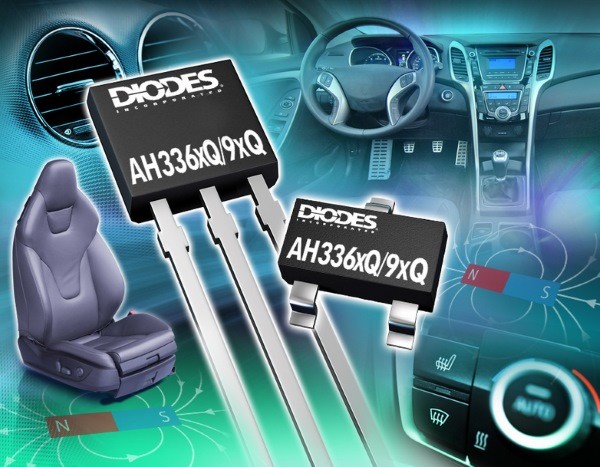

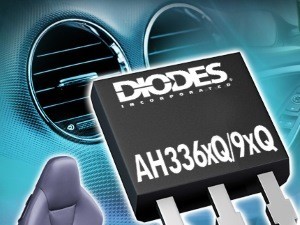

Společnost Diodes v lednu představila novou rodinu unipolárních integrovaných spínačů využívajících Hallova jevu. Co obvod, to odlišná citlivost – celkem v deseti různých rozsazích od 30 do 275 G. Jedno však budou mít řady AH336xQ a AH339xQ společné. Vyhovují totiž požadavkům AEC-Q100 třídy 0 spolu s teplotním rozsahem od -40 až do +150 °C. A nejen to.

Automobilový průmysl zde bude jasnou volbou, stejně jako napětí v rozsahu od 3 do 28 V. Ať se již tedy pohybujeme v kabině či motorovém prostoru a snímáme bezkontaktně pozici nebo detekujeme přiblížení, máme z čeho vybírat. K aktivaci pak dochází kolmým působením magnetického pole s dostatečnou intenzitou a orientací definovanou zvoleným typem pouzdra – např. 3vývodové varianty typu SOT23 a SC59 se v tomto ohledu vzájemně odlišují. Prahové úrovně Bop a Brp nám zajistí pevné pracovní okno s dostatečnou hysterezí nezbytnou pro spolehlivou činnost, zatímco nízký teplotní koeficient pak stojí za stabilitou spínacích bodů.

Zapojení je snadné, napájení oproti zemi a výstup. Struktura s otevřeným kolektorem a proudovým omezením vykazuje dobrou odolnost vůči vf rušení, pamatuje na nezbytné ochrany a v rámci rozšířeného teplotního rozsahu stanovuje max. proudový odběr na 4 mA.

Více o novinkách v přehledovém dokumentu pdf nebo na stránkách www.diodes.com.

(robenek) @dps-az.cz
