Společnost Tektronix představila vůbec první 56 GBd optickou sondu vhodnou pro technologie 400G se čtyřúrovňovou pulzně-amplitudovou modulací PAM4, kdy vše pozorujeme a také i vyhodnocujeme na real-time osciloskopech řady DPO70000SX od stejného výrobce. Ty mimochodem pracují se šířkou pásma od 23 GHz až do 70 GHz, jedním až 16 analogovými kanály, vzorkují s rychlostí až do 200 GS/s a zaznamenají až jednu miliardu bodů.

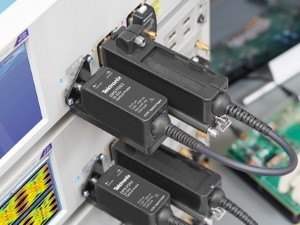

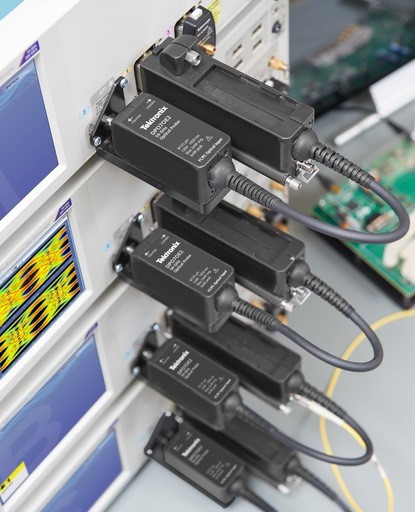

Nové 59 GHz optické sondy DPO7OE2 (single mode, 1200 nm – 1650 nm) navazují na 33 GHz modely s označením DPO7OE1 (750 nm – 1650 nm), které v Tektronixu představili již v roce 2017. Na stránkách DPS jsme tehdy psali 33 GHz optická sonda pro systémy pracující s PAM4. A péči, kterou všemu okolo technologií 400G výrobce věnuje, pozorujeme i v další zprávě, která tentokrát patří novým optickým modulům 400G s modulací PAM4 pracujícím se 70, resp. 80 GHz vzorkovacími osciloskopy série DSA8300 vykazujícími typický systémový jitter pod 100 fs.
Technologie 400G s PAM4 budou ve srovnání s možnostmi 100G spolu s modulací NRZ daleko složitější a jednotlivé ladicí a ověřovací cykly zaberou též více času. Při přechodu si navíc lépe poradíme právě s real-time osciloskopy.
(robenek) @dps-az.cz
