Společnost Texas Instruments se v červnu pochlubila dvojicí synchronně snižujících DC/DC měničů SIMPLE SWITCHER® se širokým rozsahem vstupního napětí, které dodá v malých pouzdrech HotRod™ na způsob QFN (quad flat no-lead). Prvky s označením LMR33630 zatížitelné až 3 A, spolu s další verzí LMR33620 dodávající na výstupu do 2 A, se při plném zatížení hrdě hlásí k účinnosti dosahující 92 procent. Takto vznikající zdroje budou kromě toho spolehlivě pracovat na spínacích kmitočtech až do 2,1 MHz a díky nástrojům TI WEBENCH® Power Designer tak učiní i velmi rychle.

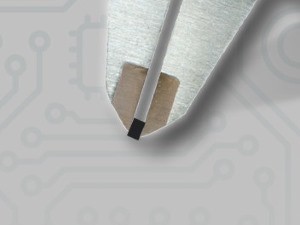

Oba prvky se vstupním rozsahem od 3,8 V až do 36 V dostaneme v pouzdrech s 12 vývody o rozměrech pouhé 3x2 mm. U miniaturního provedení HotRod QFN bude kromě toho možné snadno zkontrolovat výsledek po pájení (viz také příspěvek na blogu Make automatic optical inspection easy thanks to packages with wettable flanks) a ještě přitom vědět, že u vyšší verze máme co do činění s výkonovou hustotou 0,5 A/mm2. Optimalizované řešení pouzdra se symetrickým rozvržením vývodů minimalizuje parazitní indukčnosti a napomáhá správnému rozmístění vstupních kapacit s cílem potlačit vedené a také vyzařované rušení.
Pokud by však byla pouzdra typu QFN přesto moc malá, vypomůžeme si ještě s 8vývodovými verzemi SOIC o rozměrech 5x6 mm (celá zpráva).
(robenek) @dps-az.cz
