Osciloskopy řady UXR: 4 kanály, 110 GHz nebo 256 GS/s

02.08. 2018 | Zprávy
Autor: Jan Robenek

Ať již při své práci skloňujete zkratky jako jako jsou PAM-4 nebo 5G, přehlédnout byste rozhodně neměli novou řadu real-time osciloskopů Infiniium řady UXR od společnosti Keysight Technologies (celá červencová zpráva). Precizní měřicí techniku, jejíž dokumentace se v době psaní článku nachází stále ve fázi „Preliminary“, tvoří celkem šest nových modelů nabízejících šířku pásma 80 GHz, 100 GHz nebo též 110 GHz, maximální vzorkovací rychlosti 256 GS/s, 10bitové A/D převodníky, standardní paměť v délce 200 milionů bodů, která v maximu pojme až dvě miliardy bodů, a také volbu mezi dvěma nebo čtyřmi kanály.

Šumové pozadí zde nedosahuje ani 1 mVrms a pokud jde o nežádoucí jitter, vlastní hodnota se pohybuje pod 25 fsrms, resp. 35 fsrms (inter-channel). Pod rychlým zpracováním se podepisuje celkem 16 GB paměti RAM a také čtyřjádrový 3,0GHz procesor společně s hardwarovou akcelerací. Výsledek pak přehledně zobrazujeme na kapacitním dotykovém panelu s úhlopříčkou 15,4 palce.

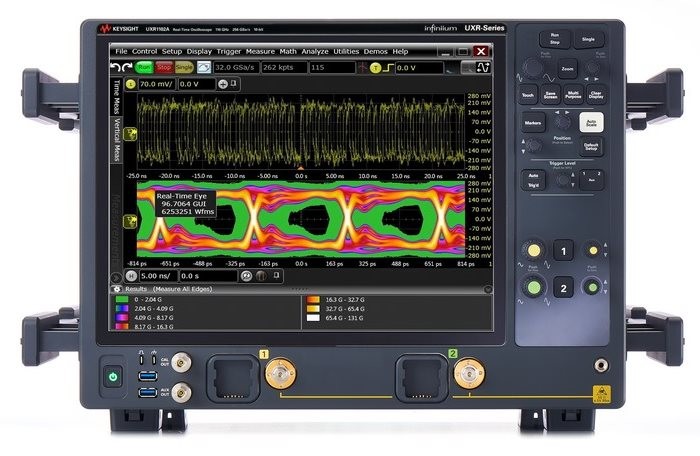

UXR

S osciloskopy řady UXR se blíže seznámíte přímo na webu výrobce (obrázky s laskavým svolením Keysight Technologies, Inc.). Na stránkách DPS jsme se ptali též Objevili jste kouzlo 400G s PAM4? Pokračujte dál s novou sondou.

(robenek)@dps-az.cz
