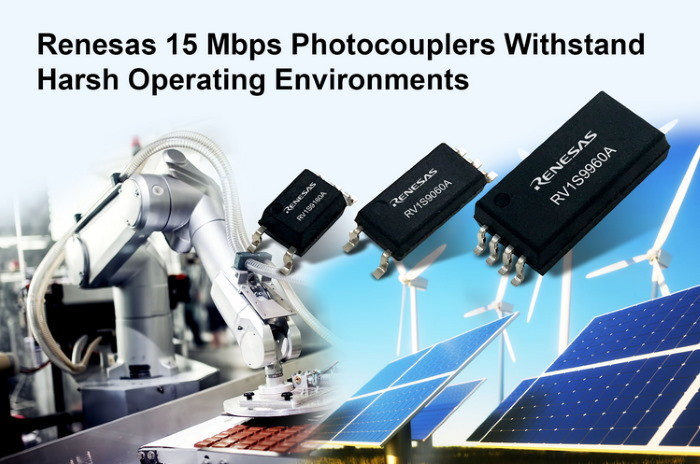

Celou řadu zapojení si můžeme bez spolehlivého galvanického oddělení jen stěží představit. Některé vhodné vazební součástky jsme nedávno např. zmiňovali v článku Od motoru až po termostat. Optočleny to vidí infračerveně (Vishay). Dnes bychom rádi upozornili na další novinky, tentokrát od společnosti Renesas Electronics. Jedná se o tři „photocouplery“ podporující rychlosti až 15 Mbps a navržené tak, aby ustály i náročné provozní podmínky v průmyslovém sektoru. Čelí zde mnoha protichůdným požadavkům na vysokou odolnost, kompaktní provedení integrovaného prvku a ještě k tomu i nízkou vlastní spotřebu.
Benefitem se proto stávají nízké prahové vstupní proudy, které v případě oddělovacích struktur RV1S9160A dosahují 2,0 mA, pro RV1S9060A pak 2,2 mA a při uvážení verzí RV1S9960A již 3,8 mA. Z hlediska vlastní izolace pak hovoříme o napětí 3750, 5000 nebo 7500 Vrms a také potřebných vzdálenostech od 4,2 mm (pouzdra SO5) přes 8,0 mm (LSO5) až po celých 14,5 mm (LSDIP8). Pokud navíc uvážíme provozní teploty až do +125 °C, bude možné jednotlivé členy osazovat i v blízkosti výkonových tranzistorů IGBT či MOSFET a dále tak šetřit místem.
Podrobněji v celé zprávě Renesas Electronics Introduces Family of 15 Mbps Photocouplers with Industry Leading Features for Harsh Industrial Applications.
