Proč jsou u tiskových šablon důležité údaje Area Ratio a Aspect Ratio?

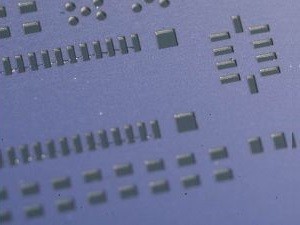

Jedním z nejdůležitějších kritérií při návrhu šablony pro tisk pájecí pasty je poměr plochy otvoru v šabloně k ploše stěn otvoru – ten se podle standardu IPC-7525 nazývá Area Ratio (AR). Jednoduše by se dalo říci, že čím je plocha otvoru menší, tím by měla být menší i tloušťka šablony.

Je to logické, protože při velmi malém otvoru a zároveň velké tloušťce šablony by se pasta z otvoru neprotlačila ven, nebo ne kompletně. Obecně platí pravidlo, že tento poměr by měl být vyšší než 0,66, i když moderní metody výroby šablon spolu s vhodně vybranou pájecí pastou umožňují dokonce pomě 0,5 (pokud je povrch otvoru velmi hladký).

Zde je potřeba vědět, že udávaný minimální poměr 0.66 platí pro šablony z nerezové oceli bez aplikování nano-povlaků na stěny otvorů.

Někdy se i při návrhu šablony zvažuje jiný poměr, zvaný Aspekt Ratio. Je to poměr menšího rozměru otvoru k tloušťce šablony. Tento poměr by neměl být menší, než 1,55.

Údaj Area Ratio je dobré použít v případě otvorů, které jsou kulaté, nebo jejich rozměry v různých stranách jsou si zhruba podobné. Naproti tomu Aspect Ratio je vhodné použít, pokud jsou otvory velmi úzké.

V kritických případech, kdy ani dodržení zavedených pravidel pro Area Ratio či Aspekt Ratio nezajistí potřebné uvolnění pasty z otvoru, je dobré se podívat na další možnosti a zkušenosti, například na zprávu Stencil thickness calculations, nebo na kalkulátory AR dostupné na Internetu.

Další informace o Area Ration i Aspect Ratio a doporučení pro návrh šablony.
