Jednotkám SMU jsme se na stránkách DPS Elektronika od A do Z naposledy věnovali v souvislosti s lednovými novinkami od společnosti Keysight Technologies (SMU Keysight: když na rozlišení a přesnosti záleží). Další rozšiřování nabídky, tentokrát s logem firmy Rohde & Schwarz, již ale bude zahrnovat spíše samostatné stolní přístroje.

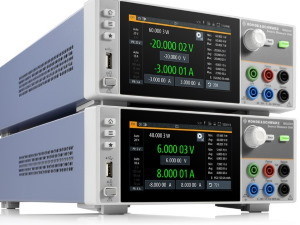

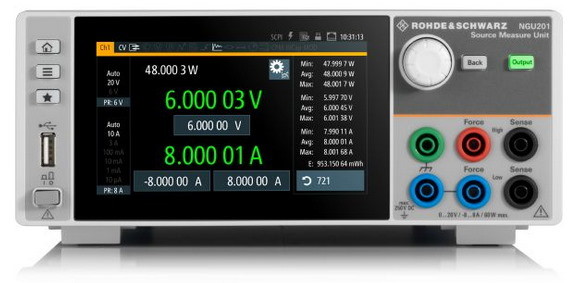

Nové SMU (Source Measure Unit) pro souběžnou dodávku energie, ale i přesná měření proudů či napětí zahrnují dva modely, dvoukvadrantový NGU201 a také NGU401 pracující již se čtyřmi kvadranty. Vývojáři mohou počítat se šesti proudovými rozsahy od 10 µA s rozlišením 100 pA až po 10 A s rozlišením 10 µA. Přesnost zde dosahuje až 0,025 %. Napětí pak bude měřeno s rozlišením 10 µV (rozsah 20 V), resp. 1 µV za předpokladu rozsahu 6 V. Z důvodu kompenzace kapacity je možné proud zobrazovat tak, jako by byl měřen přímo na testovaném zařízení. Ta přitom výrobce podporuje až do 20 V, 8 A či 60 wattů. Vyšší model s rozsahem –20 V až +20 V se pak uplatní zvláště při testování polovodičů.
Více informací najdete v celé zprávě Rohde & Schwarz enters source measure unit market with the new R&S NGU.
