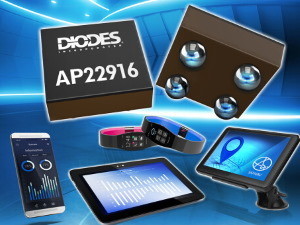

Nabídka integrovaných obvodů s logem Diodes se nedávno rozrostla o miniaturní prvky AP22916 – spínače schopné při uvážení odporu v sepnutém stavu RDS(on) = 60 mΩ (5 V) řízeně zpracovat proudy o velikosti až 2,0 A. Součástky jsou k dispozici ve dvou provedeních s odlišným časováním při zapínání, takže si vývojáři mohou pro zajištění ochrany svého systému vybírat mezi typickou dobou náběhu (5 V) v délce 42 μs (AP22916B) nebo 750 μs (AP22916C).

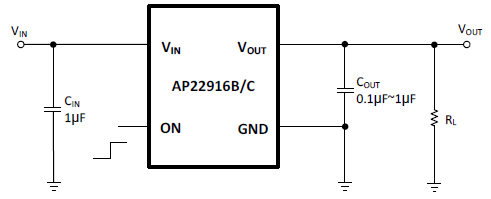

Obě miniatury v provedení X1-WLB0808-4 o rozměrech 0,78 mm x 0,78 mm x 0,45 mm uvažují vstupní napěťový rozsah 1,3 V až 5,5 V a poskytují tím dostatečnou rezervu pro systémy, které musí fungovat i při nízkých úrovních napětí. Typická klidová spotřeba zde přitom dosahuje 0,3 μA. Struktura pracuje v teplotním rozmezí od -40 °C do +85 °C a nezapomíná ani na poctivé blokování proudu tekoucího opačným směrem, tedy za předpokladu, že výstup Vout svou velikostí překračuje vstupní poměry.
Více informací najdete v celé zprávě 2A Slew Rate Controlled Power Switch Protects Systems from Excessive InRush Current.
