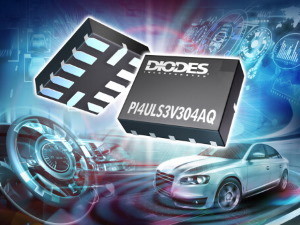

Když se řekne „translator“, pravděpodobně se nám vybaví něco s jazyky. Stejně označené systémy ostatně používáme i v elektronice, jen zde spíše hovoříme o změně, nebo chcete – li posunu, logických úrovní. Takové součástky nemusí být z principu vůbec složité, jejich význam však nelze podceňovat. V běžných zapojeních, ale ani v náročném automobilovém prostředí. A právě zde, třeba do infotainmentu nebo pokročilých asistenčních systémů, mají nyní namířeno čtyřbitové součástky s označením PI4ULS3V304AQ, které společnost Diodes představuje v malém provedení typu U-QFN1720-12, kde také v rámci teplotního rozsahu od -40 až do +125 °C vyhoví požadavkům AEC-Q100 třídy 1.

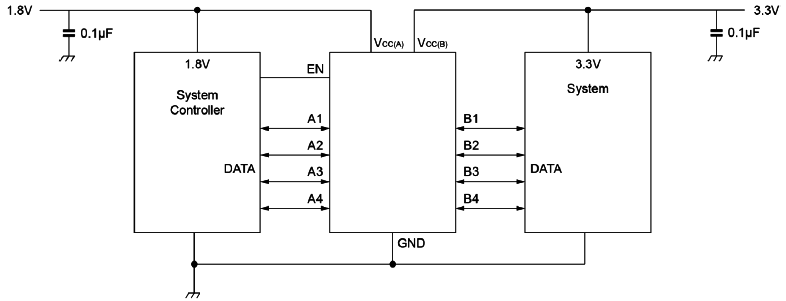

Jedná se přitom o řešení pracující v obou směrech bez potřeby vývodu DIR, což celý návrh dále zjednodušuje (třeba pro PMBus, I2C či SMBus). Výrobce zaručuje rychlost až 140 Mb/s, počítá s kapacitní zátěží 100 pF a pokud jde o napěťové úrovně, na jedné straně uvažujeme 0,9 V až 2,0 V, zatímco na straně druhé pak 1,65 V až 3,6 V.
Více informací najdete v celé zprávě High-Speed Bi-Directional Dual Supply Autosensing Level Shifter IC from Diodes Incorporated Aimed at Automotive Applications.
