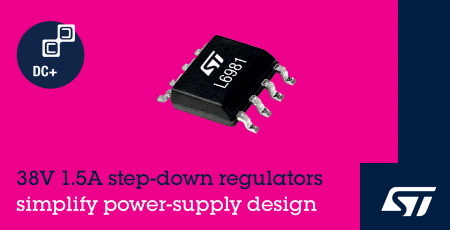

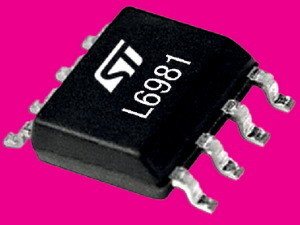

Navrhnout jednoduchý spínaný zdroj nemusí být nic složitého. Jako základní „stavební kámen“ přitom poslouží nové integrované obvody L6981 od společnosti STMicroelectronics. Na výstupu je bude možné zatížit odběry o velikosti až 1,5 A, zatímco jejich vstupní napájecí rozsah až do 38 V pak nahrává celé řadě aplikací s tímto synchronně snižujícím monolitickým regulátorem. Mezi nimi budou pochopitelně i zařízení čerpající energii z baterií. Integrovanou novinku totiž pořídíte ve dvou verzích, buď jako prvky pracující v režimu LCM (Low Consumption Mode) s nízkou vlastní spotřebou, nebo varianty provozované v módu LNM (Low Noise Mode) s důrazem na čistotu svého výstupu.
Při plném zatěžování výstupu dosahuje účinnost obvodu pokaždé cca 90 %, ovšem zásadní rozdíl vynikne právě při nejmenších výstupních odběrech. Kompletně vybavená struktura se i s výkonovými tranzistory, kompenzačními prvky nebo např. ochranami nachází v pouzdrech typu SO s osmi vývody.
Více informací najdete v celé zprávě Integrated 1.5A Synchronous Regulators from STMicroelectronics Simplify High-Efficiency Power Conversion.
