EPD převede návrh z DWG/DXF do podoby EDA návrhu

Některé návrhy elektronických obvodů se pořád ještě dělají v software pro mechanické kreslení, protože ty umožňují precizní kreslení podle potřeby. Americká firma CDS (CAD Design Software) vyvinula nástroj EPD, který umožňuje poloautomatický převod souborů v DWG / DXF formátu do inteligentní podoby EDA návrhu.

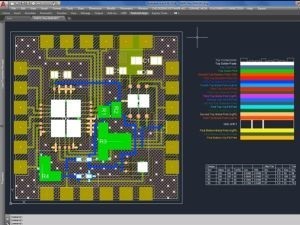

EPD software (Electronics Packaging Designer) není žádný jednoduchý konvertor, ale EDA návrhový systém, ve kterém lze navrhnout PCB, Ceramic, Flex a BGA IC zcela od začátku. Výstupem je GDSII nebo Gerber soubor dat.

V případě, kdy základem návrhu je DWG/DXF výkres, lze během konverze přidat do grafiky chybějící infrastrukturu jako jsou informace o bondwire, single nebo multi-die, slope downset, stackup materiál, informace o signálech, vývodech a nets. Program umí s vybranými entitami pracovat podle potřeby. Tak je možné provést změny v návrhu, odstranit nebo nahradit entity, aktualizovat data (průměry, materiál a typy bond-end) pro die a wires, porovnat netlisty, generovat hlášení potřebná pro výrobu, provést kontrolu DRC, importovat informace o daném návrhu z Excel souboru, atd.

EPD software využívá AutoCAD jako základní nástroj, takže v návrhu nejsou limity v jednotkách, počtu vrstev, oblouky, polylines, přesahy, atd.

Více informací zde
