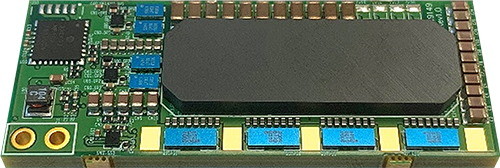

Je to opět o součástkové základně. Stovoltové tranzistory GaN FET EPC2218 a 40V EPC2024 se nyní potkávají v rámci LLC měniče – ukázkového návrhu EPC9149, jehož dostupnost v EPC oznámili v květnu. Jedná se o řešení „DC transformátoru“ s konverzním poměrem 4:1, zajišťujícího pro vstupní napětí 48 V a výstupních 12 V výkon jeden kilowatt.

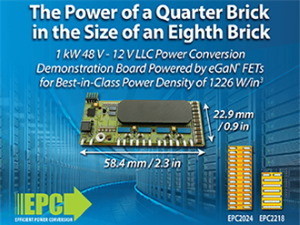

Destička formátu ⅛th brick zde přitom měří pouze 58,4 mm x 22,9 mm. To je výrazně méně, než v případě řešení s tradičními křemíkovými součástkami, které vyžadují formát o velikosti jedné čtvrtiny, resp. dvojnásobnou velikost potřebnou pro 1 kW. Celková tloušťka měniče bez chladiče činí jen 10 mm. Aby pak mohli vývojáři s návrhem pohodlně pracovat, mají na webových stránkách výrobce k dispozici vše potřebné, včetně schématu zapojení, rozpisky součástek a Gerber souborů. Tranzistory zde spínají na kmitočtu 1 MHz a v porovnání s fyzickými rozměry křemíkových MOSFETů s obdobným odporem v sepnutém stavu zabírají pouze jednu třetinu.
Více informací najdete v celé zprávě EPC’s 1 kW, 48 V to 12 V LLC Power Conversion Demonstration Board Delivers Best-in-Class Power Density of 1226 W/in3.
