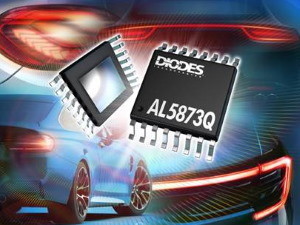

Automobily se neobejdou bez osvětlení a jejich systémy s LED zase bez vhodných budičů. To je i případ zadních světel, pro která ve společnosti Diodes nedávno nachystali obvody s označením AL5873Q.

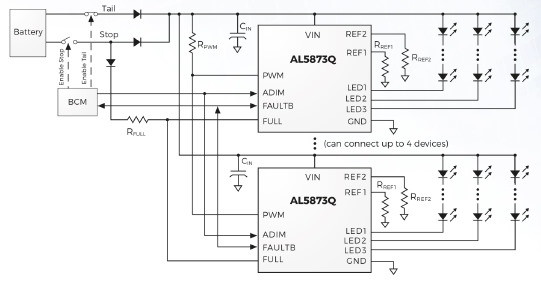

Integrované provedení typu TSSOP-16EP se všemi předpoklady pro práci v tomto náročném prostředí zde vystupuje jako tříkanálový lineární budič svítivých diod s možností nastavení dvou výstupních proudů LED, což dále zjednodušuje návrh celé aplikace. Průtoky všemi třemi kanály o velikosti až 250 mA zde vývojáři definují pomocí dvou rezistorů zapojených k vývodům REF1 a REF2. Konkrétní volbu různých výstupů s využitím totožných diod pak zprostředkuje pin označený jako „FULL“.
Zapracovaná teplotní ochrana typu foldback dále sníží proud tekoucí LED v případě, kdy teplota překročí předem stanovenou hodnotu. Vývod Fault zase hlásí stav součástky, zatímco zde dochází k monitorování podpětí (UVLO), přerušení či zkratu skupiny LED nebo i tepelného přetížení.
Více informací najdete v celé zprávě Automotive-Compliant LED Driver from Diodes Incorporated Simplifies Rear Lighting Designs.
