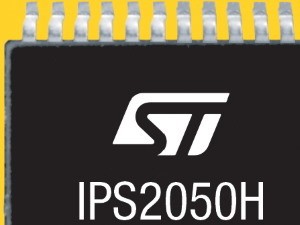

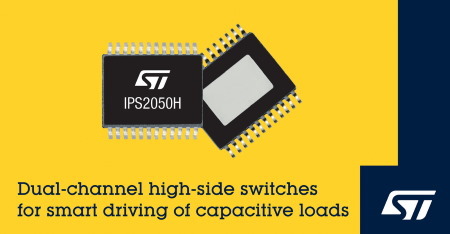

Nejnovější spínače v podobě duálního integrovaného obvodu od společnosti STMicroelectronics, které budou pracovat na vyšší straně napájení a řídit přitom chytře kapacitní, odporové, ale také induktivní zátěže s jednou stranou připojenou k zemi? Seznamte se, prvky IPS2050H a také IPS2050H-32 se dvěma nastavitelnými úrovněmi proudového omezení.
Novinky se dvěma kanály a také spoustou různých ochran, včetně diagnostiky, počítají se vstupním napěťovým rozsahem od 8 V až do 60 V, zatímco na svém vstupu ještě ustojí 65 V, což je vhodně předurčuje právě do průmyslových aplikací. Vestavěný výkonový tranzistor MOSFET s nízkým odporem v sepnutém stavu (≤ 50 mΩ až do Tj = +125 °C) se pak postará o vysokou míru účinnosti a malé tepelné ztráty.
Součástky s označením IPS2050H umožní nastavit hlavní proudové omezení až na 2,5 A – např. u zátěží ovládaných PLC modulem. IPS2050H-32 pak bude mít maximální proudový limit na úrovni 5,7 A, který se uplatní třeba v zapojeních s motory. K nastavení parametrů zde slouží vnější rezistory, příp. i kapacita.
Více informací najdete v celé zprávě Dual High-Side Switches from STMicroelectronics Add Extra Flexibility for Driving Capacitive Loads.
