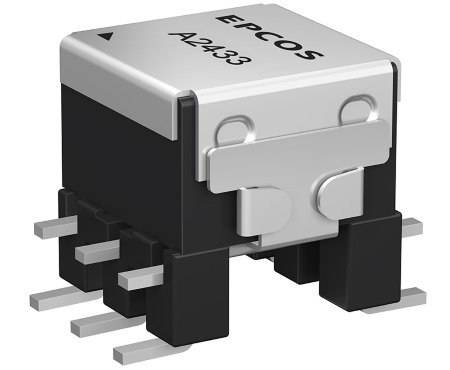

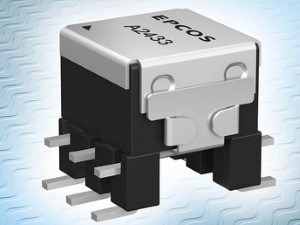

Společnost TDK nedávno představila novou řadu kompaktních transformátorů EPCOS (B78416A) s jádry EP 6, které využijeme v systémech pracujících s ultrazvukem. Série zahrnuje celkem pět různých typů s transformačními poměry mezi 1:1:8,42 a 1:1:15. Tomu pak u nových transformátorů v SMD provedení dále odpovídají indukčnosti mezi 3 mH a 5 mH. Kmitočtový záběr výrobce stanovuje v oblasti 52 kHz až 300 kHz.
Součástky zde přitom vyhovují požadavkům AEC-Q200, pyšní se svými rozměry jen 9,0 x 7,6 x 7,1 mm a pro účely ještě lepšího potlačování interferencí budou také magneticky stíněné. Přípustný teplotní rozsah ohraničuje -40 °C a na druhém konci pak +125 °C. V rámci ultrazvukových systémů se nové transformátory uplatňují při optimálním impedančním přizpůsobení integrovaného budiče a vysílače, resp. přijímače. Z typických aplikací pak vybíráme asistenci při parkování, průmyslové roboty, drony, roboty používané v logistice, oblast automatického navádění u AGV, systémy pro měření úrovně naplnění apod.
Více informací najdete v celé zprávě TDK offers compact transformers with EP 6 cores for ultrasonic applications.
