Pole SMD rezistorů značky Royal OHM

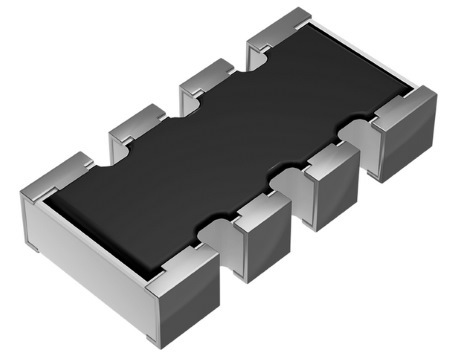

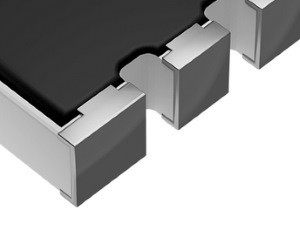

Z mnoha pasivních součástek v nabídce distributora, společnosti TME, dnes vybíráme rezistorová pole (sítě) SMD značky Royal OHM. Jedná se o součástky typu Y (čtyři nezávislé rezistory v jednom pouzdru) se jmenovitým zatížením 63 mW a tolerancí 5 %. Součástky jsou přizpůsobeny pro napětí do 50 V (špičkově až 100 V) a vyznačují se i dobrou odolností vůči teplotě v rozmezí od -55 °C až do +125 °C. Výrobce zde stanovuje teplotní koeficient 200 ppm/°C nebo též 400 ppm/°C a pokud jde o rozteče vývodů, počítat můžete s 0,5 mm nebo 0,8 mm.

Rezistorová pole určená pro povrchovou montáž se osvědčují všude tam, kde máme nějaká omezení co do velikosti a počtu součástek na plošném spoji. Díky použití několika rezistorů v jednom pouzdru můžeme proto nyní výrazně zmenšit místo, které nám jednotlivé prvky zabírají a také snižovat samotný počet součástek. Sítě se uplatní jak v analogových, tak i číslicových obvodech, třeba u základních desek počítače.

Vybírat můžete z velikosti odporů od 10 Ω až do 1 MΩ, nicméně zde existuje i možnost dodání součástek s jinými parametry, než vidíte v katalogu. Objednávku na přání zákazníka pak realizují specialisté, které bude zajímat velikost, počet rezistorů v jednom pouzdru a také provedení vývodů.

Připraveno s využitím materiálů dostupných na stránkách distributora, společnosti TME.
