Nová řada senzorů pro teplotní měření průtoku plynů a kapalin

Existuje celá řada aplikací, kde je třeba řídit nebo měřit teplotu proudícího média, jako jsou například vysoce citlivé průtokové spínače, detektory bublin v kapalinách nebo teplotní snímače hladiny kapalin, a také přetavovací průtahové pece pro pájení. Firma IST AG vyvinula řadu senzorů FS 7, které jsou realizovány tenkovrstvou technologií s využitím platiny, a jejich funkce je založena na principu využití přenosu tepla k určení rychlosti proudění. S rostoucím průtokem roste i množství přenášeného tepla a průtok lze potom určit z velikosti kompenzace napětí potřebné k udržení konstantního teplotního rozdílu. Jsou nabízeny dvě standardní verze teplotního čidla hmotnostního průtoku FS7 – FS7.0 bez pouzdra a FS7.A s pouzdrem pro snadnou montáž. Oba typy mají provozní rozsah měření od 0 m/s do 100 m/s a mohou pracovat v rozsahu teplot od -20 °C do +150 °C.

Pro okolní teploty do +400 °C byl nedávno vyvinut nový snímač průtoku plynu FS7,4W se symetrickým designem vyhřívání, což zaručuje zvýšenou citlivost. Snímač průtoku FS7.4W je použitelný v plynu a nabízí vynikající dlouhodobou stabilitu, přičemž malá tepelná hmotnost snímače FS7,4W poskytuje rychlou dobu odezvy. Mezi další výhody patří jednoduché zpracování signálu, rychlá doba odezvy, vynikající reprodukovatelnost a především miniaturní provedení a také cenová nenáročnost. Výhodou je i snadná adaptace v různých pouzdrech, což nabízí optimální řešení pro měření průtoku plynu v různých aplikacích.

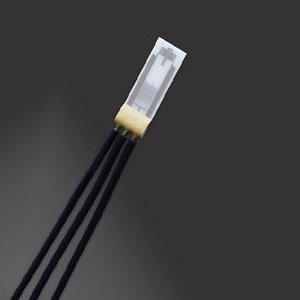

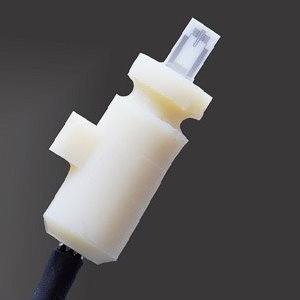

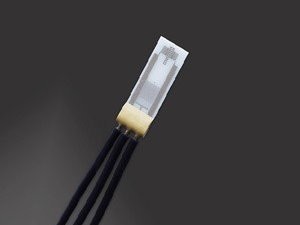

Obr. 1 Pohled na sensor FS7 bez pouzdra (FS7.0) a s pouzdrem (FS7.A)
